電氣工程及其自動化-臺燈調光電路

系統方案論證與比較

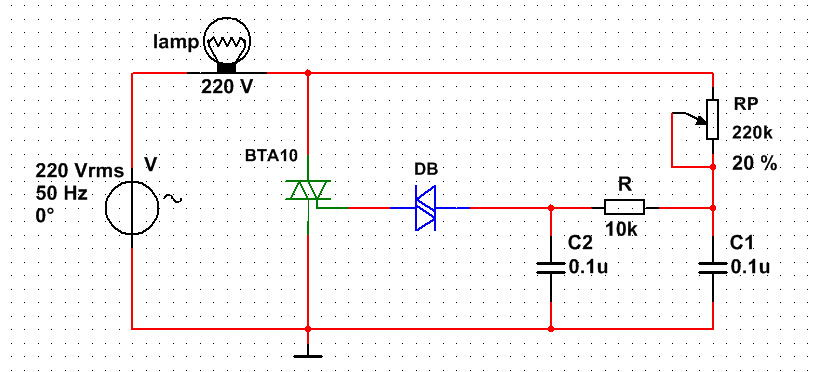

方案一：基于硬件電路的可調導通角。220V交流電源直接通過燈泡、電阻R、RP對電容C2充電，當C兩端電壓達到雙向觸發管DB的導通電壓時，雙向觸發管導通，雙向可控硅BTA10也同時被觸發導通，燈泡lamp點亮。調節RP能改變C2的充／放電時間常數，因而改變觸發脈沖的長短，改變了BTA10的導通角（導通程度），達到調節燈泡亮度的目的。

圖1 方案一電路圖
方案二：基于單片機輸出的可調導通角。由燈泡、整流橋V、單相可控硅D與電源構成主電路；由電位器RP、電容C1、電阻R構成觸發電路。接通220V交流電源后，經過全橋整流得到脈動直流電壓加至RP，給電容C1充電，當C1兩端電壓上升到一定程度時，就會觸發可控硅D導通，燈泡點亮。同樣的，調節RP能改變C1的充／放電時間常數，因而改變觸發脈沖的長短，改變了D的導通角，達到調節燈泡亮度的目的。

圖2 方案二電路圖
方案三：基于單片機輸出的可調導通角。由單片機直接產生PWM波形信號改變觸發脈沖的長短，改變了D的導通角，達到調節燈泡亮度的目的。

圖3 方案三電路圖
方案選擇：方案一與方案二都是純硬件電路通過改變LC時間常數調節可控硅導通角，方案二要用一個整流橋，方案三需要用單片機產生PWM波形信號，基于系統簡單，高穩定性，低成本的綜合考慮我們選用方案一。
