家用電器綜合實訓室設備

一 、家用電器綜合實訓室設備-概述：
    家用電器綜合實訓室設備綜合了機電類、電熱類、電磁類各種常用家電電氣控制實訓項目，能滿足各類學校的相應課程的實訓教學目標。裝置采用掛件式模塊化結構，從電源到電氣控制掛件、掛件到實物模型之間連接采用專用導線連接，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。

二、家用電器綜合實訓室設備-外形結構：

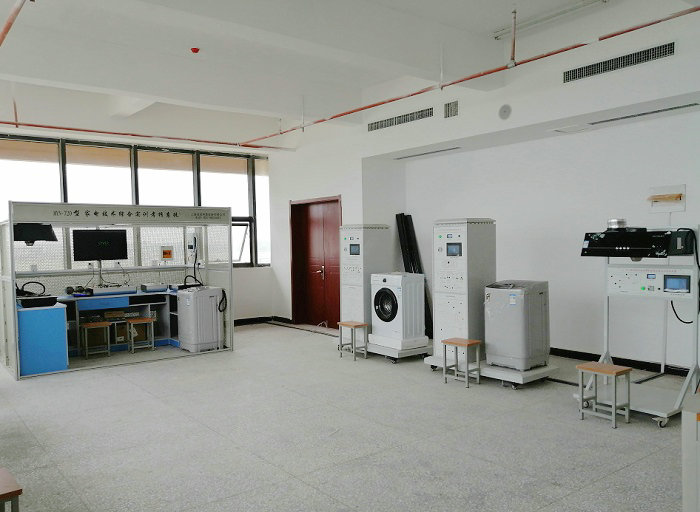

  家用電器綜合實訓室設備是通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，該房間采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面靜電噴塑，色彩穩重，外表美觀大方，不易退色。裝置配有專用電源臺，裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下，為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。裝置設有實訓平臺，臺面采用貼面防火板后成型制作，基材為25mm厚E1級刨花板；臺身：采用18mm三聚氰胺飾面E1級刨花板,其他部位采用2mm厚優質PVC封邊條，機械封邊；可開設電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機常用家電結構拆卸分析、元器件識別檢測、常見典型故障分析排除等實訓項目。
    每個操作臺都設有獨立元件柜，便于對元件的保管和安裝施工，有利于教學的安裝培訓和使用方便。通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，可以根據學校的實際教學條件分組完成各種小家電的實訓內容。
三、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤2kVA
4、安全保護：具有漏電壓、漏電流保護，安全符合國家標準
5、裝置結構尺寸：2700MM×1600MM×2000MM（長×寬×高）
四、可完成的實訓項目：
實訓項目一
A洗衣機模塊
1、全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2、全自動洗衣機機械結構的認識及拆裝
3、進水、排水常見故障的檢測和排除
4、洗滌、脫水常見故障的檢測和排除
5、全自動洗衣機程控器的檢測
6、電機及電機控制故障的檢測和排除
7、機械傳動系統的常見故障及檢修
8、集成控制電路檢測和故障分析排除
9、漏電安全防護報警系統故障分析和排除
B抽油煙機模塊
10、抽油煙機常用元器件，及控制芯片的認識和檢測
11、抽油煙機機械結構的認識及拆裝
12、電機不轉故障的檢測和排除
13、電機轉動時無規律故障的檢測和排除
14、集成控制電路檢測和故障分析排除
C電熱水器模塊
27、電熱水器常見元器件，及控制芯片的認識和檢測
28、電熱水器機械結構的認識及拆裝
29、防電墻技術的學習及故障的分析與排除
30、內膽故障的分析和排除
31、恒溫電路部分故障的分析和排除
32、電熱水器使用安全的學習和掌握
33、集成控制電路檢測和故障分析排除
34、漏電安全防護報警系統故障分析和排除
D電烤箱模塊
35、電烤箱常見元器件，及控制芯片的認識和檢測
36、電烤箱機械結構的認識及拆裝
37、溫控器部分故障的分析和排除
38、定時控制電路故障的分析和排除
39、內膽故障的分析和排除
40、集成控制電路檢測和故障分析排除
E電飯煲模塊
41、微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測
42、微電腦控制電飯鍋結構的認識及拆裝
43、微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
44、微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
45、微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
46、微電腦控制電飯鍋的常見故障及維修
47、微電腦控制電飯鍋控制電路常見故障的檢測及維修
F微波爐模塊
48、微波爐主要元器件，控制芯片，顯示器件的認識與檢測
49、微波爐結構的認識及拆裝
50、微波爐加熱的原理分析及實物演示
51、微波爐微波產生電路的常見故障及檢測維修
52、微波爐控制電路及定時電路常見故障與檢測維修
53、微波爐電壓轉換電路的常見故障及檢測維修
54、微波爐保護裝置的檢測與維修
55、微波爐常見故障的檢測及維修
實訓項目二
平板電視：
1、認 識 液 晶 電 視 的 內 部 結 構 ；
2、認識液晶電視中各主要元器件的基本結構；
3、理解液晶電視中各主要元器件的基本工作原理；
4、認識液晶電視各主要單元電路的組成；
5  理解液晶電視各主要單元電路的工作原理；
6、認識液晶顯示屏的組成及工作原理；
7、認識主要IC的功能及原理；
8、工廠菜單的進入方法及調試；
9、貼片元件的焊接方法；
10、電視機開關電源電路的工作原理；
11、三無故障現象的檢測與處理；
12、搖控指示燈亮，三無故障現象的檢修指導；
13、屏亮，有聲音，無圖像故障現象的檢測與處理；
14、屏亮，無聲音，無圖像故障現象的檢修指導；
15、聲音正常，黑屏故障現象的檢測與處理；
16、無伴音，圖像正常故障現象的檢測與處理；
17、按鍵無反應故障現象的檢測與處理
18、遙控?zé)o反應故障現象的檢測與處理；
19、不能讀U盤故障現象的檢修指導；
20、AV圖像正常，無聲音故障現象的檢修指導；
21、白屏故障現象的檢修指導；
22、圖像偏色或缺色故障現象的檢修指導；
23、花屏故障現象的檢修指導；
24、接入VGA后無信號故障現象的檢修指導；
25、指示燈不亮故障現象的檢修指導；
26、一側喇叭無聲音故障現象的檢測與處理；
27、無彩色故障現象的檢修指導；
28、液晶屏點屏方法；
29、液晶屏接口定義；
30、整機裝配；
31、數碼卡拉OK故障檢測
32、5，1功率放大器的故障檢測
34、DVD故障的檢測
35、數碼卡拉OK前置放大電路故障檢

---
