新能源燃料電池發電教學實訓裝置

MYXNQ-28新能源燃料電池發電教學實訓裝置是配合大中院校、部隊、新能源汽車專業的技能培訓之用，本設備可展示汽車燃料電池（氫氣）系統，可動態模擬燃料電池（氫氣）系統的工作過程，安裝發光二極管進行系統流向的動態指示。通過示教板的演示，可清楚了解燃料電池（氫氣）系統的結構與功能，便于學生較快地掌握燃料電池（氫氣）系統的構造和原理，提高學生對燃料電池（氫氣）系統的初步認識，使學生了解燃料電池（氫氣）系統起到更直觀更深入的教學目的，燃料電池（氫氣）系統示教板滿足汽車新能源與節能實訓課程的教學需要。
二、主要用途：
1、適用于各類型院校及培訓機構對汽車燃料電池（氫氣）系統系統理論和維修實訓的實訓教學需要。
2、適用于各類型院校及培訓機構對汽車燃料電池（氫氣）系統模塊單元教學需要。
3、適用于汽車職業技能鑒定考核的需要。
4、適用于汽車燃料電池（氫氣）系統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、結構組成：

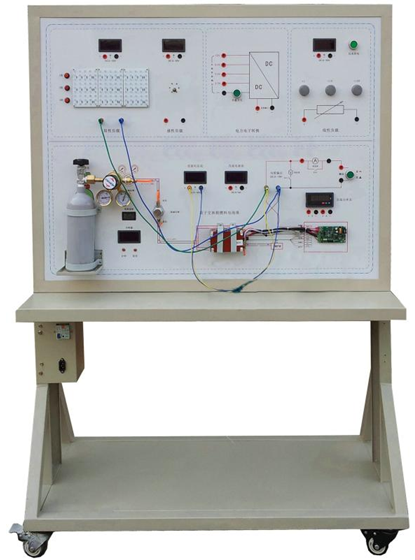

示教板采用點火開關、燃料電池（氫氣）、直流電動機、發光二極管組件、制動開關等。12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
四、功能特點：
1、可模擬運行汽車燃料電池（氫氣）系統，展示汽車燃料電池（氫氣）系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2、操縱點火開關與調節開關，可模擬演示汽車燃料電池（氫氣）系統的各工況工作過程。
3、模擬燃料電池（氫氣）系統啟動工作過程
4、模擬燃料電池（氫氣）系統低速行駛工作過程
5、模擬燃料電池（氫氣）系統一般行駛工作過程
6、模擬燃料電池（氫氣）系統全速行駛工作過程
7、模擬燃料電池（氫氣）系統減速行駛工作過程
8、模擬燃料電池（氫氣）系統停車行駛工作過程
9、模擬燃料電池（氫氣）系統制動回收工作過程
10、面板上繪有彩色UV平板噴繪原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理圖和系統實物，認識和分析系統的工作原理。
11、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝帶萬向自鎖腳輪裝置。
12、配備有使用說明書、實驗指導書等相關資料。
13、臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。
五、技術參數：
1、交流電源：220V
2、工作電源：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240×650×1700mm(長×寬×高)
5、設備顏色：亞光灰（用戶可選擇各種顏色）
6、采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
7、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，
8、移動腳輪：100*60mm

---
