芬頓反應器實驗裝置反應時間優化實驗

一、芬頓反應器實驗裝置反應時間優化實驗-實驗背景
在廢水處理領域，芬頓氧化法憑借獨特的氧化和吸附混凝協同作用，成為處理高難度廢水的重要技術手段。它通過生成強氧化性的羥基自由基（HO・），有效降解各類有機污染物，既能作為高難度廢水的預處理降低 COD、提升可生化性，又能用于廢水深度處理和脫色 。合理優化芬頓反應器的反應時間，對提高處理效率、降低處理成本具有關鍵意義。本實驗旨在通過系統性研究，確定該芬頓反應器實驗裝置的最佳反應時間。
二、實驗?zāi)康?/strong>
1.探究不同反應時間下，芬頓反應器對廢水中污染物的降解效果。
2.確定該實驗裝置處理特定廢水時的最佳反應時間，為實際應用提供數據支持。
3.分析反應時間與其他影響因素（如 H₂O₂與 Fe²⁺的物質量比、溫度、pH 值等）之間的協同關系，優化整體處理工藝。
三、工藝原理
芬頓氧化法屬于均相催化氧化法，其氧化作用基于以下反應機理：
H₂O₂ + Fe²⁺ →Fe³⁺ + HO⁻ + HO・，F(xiàn)e³⁺ + H₂O₂ →Fe²⁺ + H⁺ + HO₂・。生成的 HO・具有極強的氧化能力，反應迅速且氧化效率高，能夠斷裂有機物的 C-C 鍵，最終將有機物氧化為 CO₂和 H₂O。該方法并非直接將 COD 完全礦化，而是作為預處理手段，在降低部分 COD 的同時，顯著改善廢水的可生化性，處理成本僅為一般完全化學氧化的 1/3～1/2 。其具有氧化能力強、對有機物氧化選擇性小、羥基自由基具有電負性或親電性以及加成作用等重要性質，使其在處理含特殊基團的有機物方面獨具優勢。
四、應用范圍
1.高難度處理廢水的預處理：適用于石化、農化、化工、制藥、皮革、紡織等高難度廢水的預處理階段，有效降低有機物污染，提升廢水可生化性。
2.深度處理：可作為各類廢水處理設施末端的深度處理手段，確保出水水質達標。
3.脫色處理：在造紙、印染等廢水處理末端，用于出水脫色和進一步降低 COD，保障出水符合排放標準。
五、主要技術指標及參數
1.環境溫度： 5℃～40℃。
2.處理水量：30～50L/h。
3.H₂O₂與 Fe²⁺的物質量比：10~290。
4.最適溫度：20~40℃。
5.最佳 PH：2.0~4.0。
6.合適的反應時間：90~100min。
7.裝置外形總尺寸：600 mm×400mm×1300mm。
8.工作電源：AC220V±10%、50Hz，單相三線制，功率 300W，配備接地保護、漏電保護、過流保護。

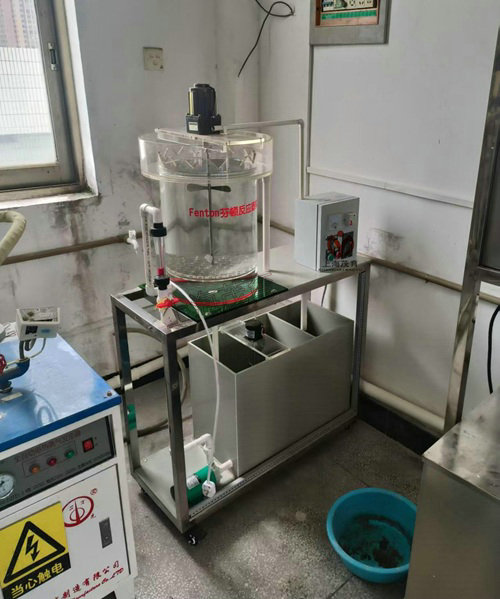

六、主要配置
1.原水箱：白色 PP 板材質，厚度 10mm，尺寸 400×400×500mm，底板設放空閥。
2.清水箱：白色 PP 板材質，厚度 10mm，尺寸 300×400×500mm，底板設放空閥。
3.原水箱攪拌系統：含攪拌電機 1 臺（功率 25W、轉速 120rpm）、304 不銹鋼攪拌槳 1 套及調速器 1 只。
4.Fenton 芬頓反應器：透明有機玻璃材質，壁厚 8mm，尺寸 Ø 300×500mm。
5.防腐蝕提升磁力水泵：流量 16～19 (L/min)、揚程 2.7～3.4 (m)，功率 20W。
6.反應器攪拌系統：含攪拌電機 1 臺（功率 25W、轉速 120rpm）、304 不銹鋼攪拌槳 1 套及調速器 1 只。
7.流量測量與調節裝置：轉子流量計 1 只（LZS-15、量程 10~100L/h）。
8.電源控制系統：由雙面亞光密紋噴塑電控箱、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成。
9.配套 UPVC 連接管道和閥門：采用中財品牌。
10.不銹鋼框架實驗臺：由 30mm×30mm 不銹鋼方管構成，配備萬向輪帶禁錮腳。
七、實驗步驟
（一）實驗準備
1.檢查原水箱、清水箱、Fenton 芬頓反應器、水泵、攪拌系統、電源控制系統等設備及連接管道、閥門是否完好，確保無泄漏、無故障。
2.向原水箱中加入適量待處理廢水，根據實驗設計，調節廢水的初始 COD 濃度、pH 值等指標至合適范圍。
3.按照預設的 H₂O₂與 Fe²⁺的物質量比，準確量取 H₂O₂溶液和 Fe²⁺溶液，備用。
4.將電源控制系統接通電源，檢查電壓是否穩定，各設備開關處于關閉狀態。
（二）實驗運行
1.開啟原水箱攪拌電機，通過調速器調節至合適轉速，使廢水混合均勻。
2.啟動防腐蝕提升磁力水泵，調節轉子流量計，將廢水以 30 - 50L/h 的流量輸送至 Fenton 芬頓反應器。
3.待反應器內廢水達到一定液位后，依次加入預先量取的 H₂O₂溶液和 Fe²⁺溶液，同時開啟反應器攪拌電機，調節轉速至 120rpm。
4.記錄開始反應時間，將反應溫度控制在 20 - 40℃范圍內，通過調節電源控制系統和外部溫控設備保持溫度穩定。
5.在不同反應時間節點（如 60min、70min、80min、90min、100min、110min、120min 等），從反應器取樣口分別采集水樣，每次取樣量為 200 - 300mL，將水樣迅速轉移至干凈的容器中，并做好標記。
（三）樣品分析
1.對采集的水樣進行 COD 測定，采用標準重鉻酸鉀法，嚴格按照操作規程進行操作，記錄各水樣的 COD 值。
2.同時，測定水樣的 pH 值、色度等指標，分析反應過程中水質的變化情況。
（四）數據記錄與處理
1.將不同反應時間對應的 COD 值、pH 值、色度等數據詳細記錄在實驗數據表中。
2.以反應時間為橫坐標，COD 去除率為縱坐標，繪制 COD 去除率隨反應時間變化的曲線。通過數據分析，確定 COD 去除率達到最大值或趨于穩定時對應的反應時間，即為該實驗條件下的最佳反應時間。
3.分析不同反應時間下，pH 值、色度等指標的變化規律，探究其與反應時間和 COD 去除率之間的關系。
八、實驗安全注意事項
1.化學品安全：H₂O₂和 Fe²⁺溶液具有一定的腐蝕性和氧化性，操作時應佩戴防護手套、護目鏡等個人防護用品。如不慎接觸皮膚或眼睛，立即用大量清水沖洗，并及時就醫。
2.用電安全：實驗裝置工作電源為 AC220V，操作前檢查電源線路是否完好，接地是否可靠。嚴禁在設備運行過程中進行維修或清潔工作，如需操作，必須先切斷電源。
3.設備運行安全：定期檢查水泵、攪拌電機等設備的運行狀況，如發現異常聲響、振動等情況，立即停機檢查。避免在設備超負荷狀態下運行，防止設備損壞引發安全事故。
九、實驗結果分析與報告撰寫
1.根據實驗數據和分析結果，撰寫詳細的實驗報告。報告內容應包括實驗背景、目的、原理、方法、結果、分析與討論等部分。
2.在分析與討論部分，深入探討反應時間對芬頓反應器處理效果的影響，結合工藝原理和實驗數據，解釋實驗結果產生的原因。同時，分析其他因素（如 H₂O₂與 Fe²⁺的物質量比、溫度、pH 值等）與反應時間之間的交互作用，提出優化反應時間和整體處理工藝的建議。
3.實驗報告應邏輯清晰、數據準確、結論明確，為后續芬頓氧化法在廢水處理中的應用提供科學依據和參考。

---
