西門子PLC可編程實驗裝置

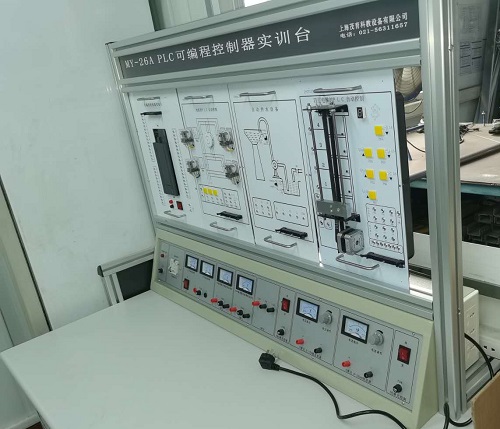

一、MY-26A 西門子 PLC可編程實驗裝置-是專為職業院校及中職學校開設的可編程控制器技術及其應用等課程實驗配套設計的，該實訓臺集PLC編程控制器控制的實驗掛箱于一體，綜合性強、功能齊全。可完成PLC編程控制器技術課程的相關教學實訓，是大中院校及中職理想的實驗設備。

二、系統構成：
1、PLC可編程控制器實驗臺（演示屏與控制箱構成）
2、PLC可編程控制器實驗演示裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
三、技術指標：
1、電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
2、電源輸出：有保險絲和漏電保護開關二級保護功能。
3、輸出交流220V工作電壓有高精度電流表與電壓表指示
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組:直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。E組:恒流源，提供0-20mA恒流源
F組:單相市電輸出，供用戶自備儀器使用。
4、外形尺寸：1600mm×750mm×1560mm
四、實驗臺功能及特點：
1、PLC主機：輸入：24點 輸出16點
2、型號：西門子：S7-200 SMART
3、輸出電壓：直流24V，電壓表指示
4、利用應用軟件編程
5、電源輸入：交流220V，50Hz
1）功能包括：交流電源輸入?yún)^(qū)，PLC主機及編程電纜，LED發光管、指示燈，輸出負載指示，輸入模擬開關（按鈕和開關），LED數碼管.蜂鳴器，直流穩壓電源5V1A，24V2A，PLC輸入、輸出端口2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）PLC主機采用西門子：S7-200 SMART
4）實驗臺本身帶有24V2A的電源�？梢灾苯佑糜谳敵鲐�(fù)載或與演示裝置接口或與其它對應裝置相連。五、實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
六、PLC可編程控制器實驗演示掛箱：該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
  演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由十七塊實驗掛箱組成，它們的型號分別為：
1）PLC001 交通信號燈PLC自動控制
2）PLC002 攪拌器的PLC自動控制
3）PLC003  LED數碼管顯示PLC自動控制（實物）
4）PLC004 四層電梯的PLC自動控制（實物）
5）PLC005 加工中心刀具庫選擇控制（實物）
6）PLC006 藝術彩燈造型的PLC控制
7）PLC007 電機的自動控制（實物）
8）PLC008 步進電機的PLC控制（實物）
9）PLC009  模擬電視發射塔
10)PLC010  自動送料裝車系統
11)PLC011  自動售貨機
12)PLC012  自動成型系統
13)PLC013  水塔自動供水系統
14)PLC014  郵件自動分揀系統
15)PLC015  自動洗衣機系統
16)PLC016 電鍍系統
17）PLC017 基礎實驗
七、實驗項目：
1、與、或、非邏輯功能實驗2、定時器、計數器功能實驗
3、跳轉、分支功能實驗4、移位寄存器實驗
5、數據處理功能實驗6、微分、位操作實驗
7、交通信號燈PLC自動控制實驗
8、攪拌器的PLC自動控制實驗
9、LED數碼官顯示PLC自動控制實驗
10、四層電梯的PLC自動控制實驗
11、加工中心刀具庫選擇控制實驗
12、藝術彩燈造型的PLC控制實驗
13、電機的自動控制實驗
14、步進電機的PLC控制
15、模擬電視發射塔實驗實驗
16、自動送料裝車系統控制實驗
17、自動售貨機實驗
18、自動成型實驗
19．水塔自動供水控制系統實驗
20、郵件自動分揀實驗
21、自動洗衣機控制系統模擬實驗
22、電鍍過程控制實驗
23、挖土機控制編程訓練：集PLC技術、微機控制技術與一體，即有形像的模型，又有生動具體的運轉機構，實驗操作方便，是各院�？删幊炭刂破骷夹g(shù)進行實物實驗的理想模型。

上一篇：PLC控制技術實驗平臺
下一篇：PLC.變頻.觸摸屏.電氣控制綜合實驗裝置
