| 電子器件及線路測量儀器設備基本配置推薦標準 | |||||||||
| 實訓教學場所 |
實訓項目 （模塊） |
實訓教學目標 | 儀 器 設 備 | ||||||
| 序號 | 名稱 | 規格、主要參數或要求 | 單位 | 數量 | 執行標準代號 | 備注 | |||
|

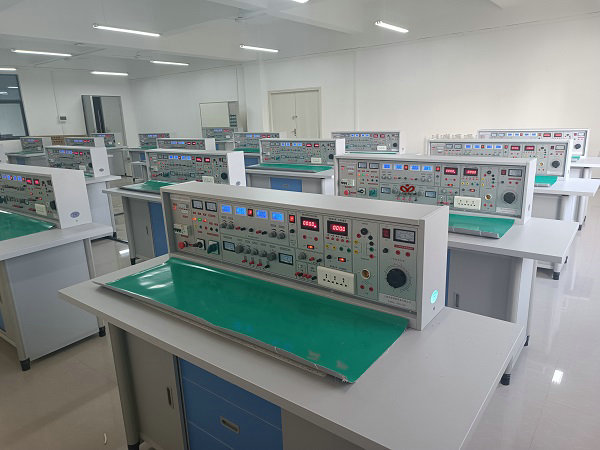

電 子 器 件 及 線 路 測 量 實 訓 室 |
1．常用電子元器件、接插件的識別與測量 2．通用儀器儀表的使用 |
1．能識別常用晶體管類型； 2．能利用晶體管圖示儀測量晶體管參數指標； 3．能利用萬用表對二極管、三極管進行特性簡4單判斷； 4．能識別常用開關、接插件類型及用途； 5．能利用萬用表對開關、接插件進行判斷； |
1 | 常用電子元器件模板 |
由常用電子元器件組成； 可以對模板上面的電子元器件進行識別與測量。 |
套 | 50 | ||
| 2 | 常用電路模板 |
由電源電路、放大電路、反饋電路、振蕩電路、邏輯電路等組成； 可以對電路進行設置故障和排除實訓。 |
套 | 50 | |||||
| 3 | 常用集成電路模板 |
模板由各種邏輯電路、運算放大電路、功率放大電路等中小規模集成電路組成； 可以識別模板上的各種集成電路型號、封裝形式； 可以對集成電路進行測量。 |
套 | 50 | |||||
|
電 子 器 件 及 線 路 測 量 實 訓 室 |
同上 |
6．能識別集成電路的型號及用途； 7．能利用集成電路測試儀對集成電路性能進行測試； 8．能讀懂常用基本電路圖； 9．能利用電路元器件模塊連接電路； 10．能利用儀器對常用電路進行測試和調整； 11．能判斷分析常用電路的故障； 12．學會通用電子測量儀器的使用； 13．能使用電子測量儀器對產品性能進行綜合測試。 |
4 | 專用測試板 |
模板產生信號波形； 可以對信號波形進行測量實訓，使學生達到熟練使用各儀器目的。 |
套 | 50 | ||
| 5 | 常用電子元器件、集成電路散件 |
晶體二極管、三極管： LM324 CD4011 CD4511 CD4532 CD4020 CD4518 CD4066 CD4027 等。 |
套 | 若干 | |||||
| 6 | 電源 | 雙路直流電源,可串聯，并聯，0-32V/2A、3A、5A；60V/1A電壓、電流數字雙顯。 | 臺 | 25 | |||||
| 7 | 函數信號發生器 |
頻率范圍：0.2Hz-20MHz； 輸出波形：正弦波、三角波、方波； 輸出電壓：1mVp-p～10Vp-p，-3dB(50Ω負載) 1mVp-p～20Vp-p，-3dB(開路)； 功率輸出：50Vp-p；1Ap-p； 外測頻范圍：0.2Hz-20MHz； TTL輸出； 幅度、頻率數字雙顯。 |
臺 | 25 | |||||
| 8 | 高頻信號發生器 |
工作頻率：0.1~150MHz，頻率顯示誤差:±0.1%±1個字； 輸出幅度范圍：0.316V有效值（細調衰減60dB）； 輸出幅度誤差：±2dB（當頻率大于30MHz時，另加±0.5dB）； 輸出幅度顯示誤差：±5%； 調幅范圍：0~60% 連續可調； 內調幅頻率：400Hz 1KHz； 頻偏范圍（載波頻率不小于0.3MHz）：0~100 KHz 連續可調。 |
臺 | 25 | |||||
|
電 子 器 件 及 線 路 測 量 實 訓 室 |
同上 | 同上 | 9 | 數字萬用表 |
防表筆誤插裝置； 數據保持； 自動量程、自動關機、自動報警； 背景光； 顯示器：數字模擬條圖雙顯，最大顯示數3999，條圖38段，字高20mm； 直流電壓：4/40/400V±0.5%，1000V±0.8%； 交流電壓：4/40/400V±1.2%，750V±1.5%； 直流電流： 4/40/400mA±1.2%， 10A±2.0%； 交流電流： 4/40/400mA±1.5%， 10A±3.0% 電阻： 400/4K/40K/400K/4MΩ/40MΩ±3.0%； 電容：4/400nF±4.0%； 直流電流測量： 400A(0.1mV/0.1A)±1.2%； 交流電流測量： 400A(0.1mV/0.1A)±1.5%； 頻率：40/400KHz±3.0%； 通斷測試、二極管測試。 |
只 | 25 | ||
| 10 | 指針式萬用表 | MF47型或MF50型。 | 只 | 25 | |||||
| 11 | 晶體管圖示儀 |
集電極功耗電源： 電壓范圍：0～500V； 電流范圍：0.1A～10A； 功耗電阻：0～500KΩ分11檔； 階梯電壓范圍：0.05V/級～2V/級； 具有雙簇顯示功能； 特有場效應管配對和測試功能。 |
臺 | 25 | |||||
|
電 子 器 件 及 線 路 測 量 實 訓 室 |
同上 | 同上 | 12 | 集成電路測試儀 |
器件好壞判別； 器件型號判別； 器件老化測試； 器件代換查詢； 內部RAM數據修改； EPROM EEPROM器件讀入，寫出。 |
臺 | 25 | ||
| 13 | 數字/模擬示波器 |
內置六位頻率計； 帶寬：DC-20MHz； 上升時間：≤17.5ns； 垂直方式：CH1、CH2、ALT、CHOP、ADD； 掃描時間系數： 0.2us/DIV-0.2s/DIV； 觸發方式：內、外、交替；電源：TV-V、TV-H、鎖定； 掃描方式：自動、常態、擴展×10。 |
臺 | 25 | |||||
| 14 | 毫伏表 |
輸入電壓范圍：30uV～100V； 測量頻率范圍：10Hz～2MHz； 輸入阻抗：≥1MΩ，≤50pF； 噪聲電壓：小于滿刻度的3%； 過載電壓：300uV～1V為100V,3V～100V為300V。 |
臺 | 25 | |||||
| 15 |
頻率計 |
提供頻率與周期量測； 在高頻與低頻，均具高解析度； 頻率范圍：0.01Hz ~ 1.3GHz； 1Hz 檔解析度：100nHz； 可調式觸發準位控制； 顯示鎖定功能。 |
臺 | 25 | |||||
| 16 | 邏輯分析儀 |
數字硬件檢驗和調試； 數字硬件性能監測和測量； 單處理器和總線調試。 |
臺 | 25 | |||||
| 同上 | 同上 | 17 |
頻譜儀 |
測量范圍450-950MHz； 不平坦度≤10%； 掃頻輸出>0.5Vrms； 頻率標志1/10、50MHz及外標。 |
臺 | 25 | |||
| 18 | 掃頻儀 | 頻率范圍：1-300MHz。 | 臺 | 25 | 可頻譜儀選配 | ||||
