中等職業學校工業自動化.可編程控制器實訓基地設備基本配置推薦

適用范圍：

根據專業課程設置和教學計劃，行業的需求、當?shù)亟?jīng)濟發展的實際和學生的就業需要設置實訓室。

本標準根據工業自動化專業涵蓋的主要專門化方向和職業崗位（群）要求以及專業培養目標提出了實訓基地設備配置基本方案，方案包括了工業自動化、光機電一體化.可編程控制器、液壓與氣動、機床電氣控制、智能樓宇、單片機應用技術、傳感器技術、自動化（EDA）等8個實訓室。各學校可根據所設專業及專門化方向，從8個實訓室中選擇若干實訓室，組合成符合所設專業要求的具體設備配置方案。參見附件。
2．要求
2.1　實訓教學場所
2.1.1　使用面積
實訓基地應根據師生的健康、安全和設備配置要求，確定其使用面積，并符合國家相關規定。
2.1.2 采光
實訓室的采光應按照GB/T 50033的有關規定。
2.1.3 照明
實訓室的照明要求符合GB 50034的有關規定。
2.1.4 通風
應符合GBJ 16的有關要求。
2.1.5 電氣安裝
應符合GB 16895的有關規定。
2.1.6 消防
應符合GBJ 16的有關規定。
2.1.7 安全標志
應符合GB 2893、GB 2894的有關要求。
2.1.8 安全與衛生
應符合GBZ 1的有關要求。
2.2　實訓設備
2.2.1　實訓室儀器設備配置標準見《電工電子類專業儀器設備配置標準》。
2.2.2　各實訓室儀器設備的配置數量，應能滿足50人同時進行實訓。
2.2.3　所配備的實訓設備，其質量應符合相關的國家標準或行業標準，并具有相應的產品質量證明。
2.2.4　各種儀器設備的安裝使用應符合國家或行業標準。
附：實訓基地設備基本配置標準

實訓教學 場所	實 訓 教學 目標	名稱	數量
工業 自動 化實 訓 裝置室	1.熟練掌握PLC高級指令的應用	工業 自動 化實 訓 裝置	10臺
	2.熟練掌握精確機械位置傳動技術的控制。
	3.掌握平面加工傳動及平面復雜運動軌跡的控制。
	4.通過顏色、材質分揀的控制訓練，提高學生綜合應用PLC控制技術能力。
	5.掌握物品分類、出庫、入庫等控制編程。
	6.掌握PLC，變頻器，觸摸屏，工業現場總線及相關的機械控制（控制對象。
	7.掌握電機驅動、氣動、可編程控制器、傳感器等多種控制技術，逐步形成編程、使用與維護等方面的綜合應用能力。
	8.掌握流量、液位、溫度、壓力等參量的控制，逐步形成編程、使用與維護等方面的綜合應用能力。
	9.掌握可編程控制器高級指令編程、傳感器組合的綜合應用、氣動技術的綜合應用、步進電機應用以及系統維護和故障檢測技術的應用，逐步形成編程、使用與維護等方面的綜合應用能力。
	10.計算機		6臺

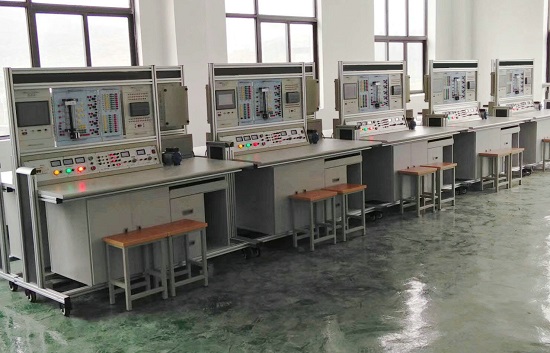

可　編　程　　控　制　器　實　訓　室	1.了解PLC控制系統的組成;	可編程控制器實 訓 裝置	25套
	2.學會應用梯形圖編輯PLC控制程序和程序的輸入
	3.掌握PLC控制電路的連接;
	4.形成應用基本指令的能力。
	5.掌握步進順控指令，定時器、計數器的使用，形成應用步進順控指令對控制設備的能力。
	6.基本學會常用的應用指令，學會步進電機的使用，形成對較復雜程序的編寫能力。
	7.學會常用設備程序的編寫，初步形成應用PLC對生產設備的控制能力。
	8.掌握常用設備程序的編寫，初步形成在生產現場編寫PLC控制程序的能力和PLC控制設備的調試能力。
	計算機		25套
	電工工具		25套

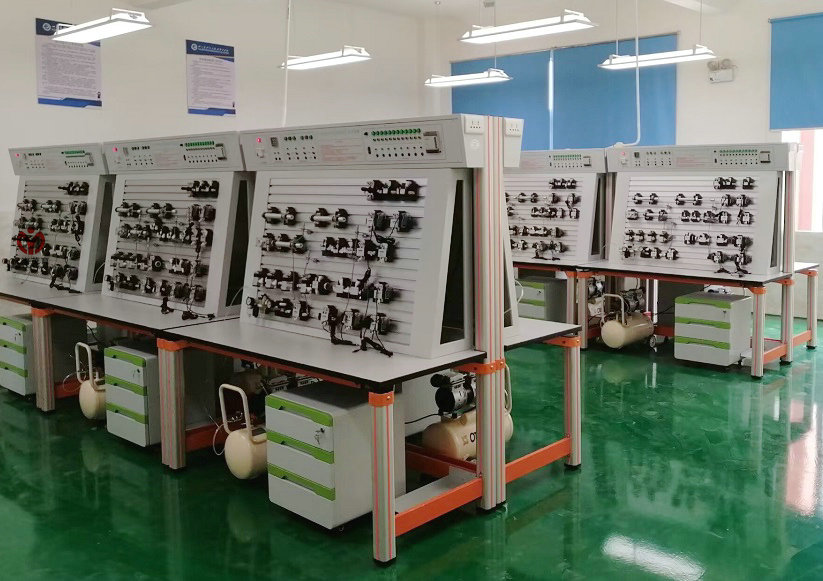

液壓與氣動 實 訓 室	1.了解液壓控制回路的組成;	液壓與氣動 實 訓 裝置	25套
	2.掌握液壓泵、液壓缸、節流閥、溢流閥、方向閥、減壓閥、順序閥的作用
	3.掌握選擇液壓元件的能力;
	4.掌握液壓控制回路連接方法，形成組成簡單液壓控制系統的能力;
	5.學習液壓機械調試技能，形成簡單液壓機械的安裝和調試能力;
	6.掌握氣動回路的組成，氣動執行元件和控制元件的作用;
	7. 掌握選擇氣動元件的要求;
	8.掌握氣-電聯合控制氣缸的技能，形成對氣動執行元件的多種控制能力
	9.掌握PLC對液壓、氣動元件進行控制的能力，形成電、液、氣對生產系統聯合控制的能力。
	10．計算機。		25套
	11. 工具電工、液壓、氣動專用。		25套
智　能　樓　宇　實　訓　室	1．學會遠程抄表系統線路連接和設備調試。	智　能　樓　宇　實　訓	根據 場地設計
	2．學會樓宇綜合布線的安裝以及相關系統的調試；
	3．學會樓宇電梯、恒壓供水、中央空調等設備的安裝、布線、及調試
	4. 學會樓宇監控及防范系統的布線、調試實訓
	5．學會巡更管理系統及智能家居系統的布線、調試實訓
	6．火災自動報警及消防聯動控制系統的布線、調試實訓
	7．停車智能管理實訓
	8．電梯系統檢修與維護實訓
	9．恒壓供水設備運行與維護實訓
	10．樓宇中央空調運行與維護實訓
	11．樓宇綜合布線實訓
單片機 應 用技術 實 訓 室	通過下面各模塊的實訓，學生基本掌握：
	1．微型計算機的基本結構與工作過程；
	2．ROM和RAM的特點及工作過程；
	3．51系列單片機軟硬件的安裝調試；
	4．51系列單片機和8086單片機的指令系統，包括指令的分類、尋址方式、匯編指令等；
	5．?dāng)?shù)據傳送指令、算術運算指令、邏輯運算指令、控制轉移指令等的程序編輯與調試；
	6．A/D、D/A的接口與編程；學生初步具備單片機的編輯與調試能力。
	7. 計算機		25臺
單片機 應 用技術 實 訓 室	1．單片機應用系統及開發的一般方法；	單片機實驗箱	25臺
	2．定時器/計數器功能的設計方法 (如：數字鬧鐘的設計與制作)；
	3．中斷功能的設計方法 (如：航標燈控制)；
	4．控制類程序的設計方法(如：交通燈智能控制)；
	5．功能程序的設計方法(如：最小值的功能程序設計)
	6．單片機的系統擴展方法；學生初步具備單片機的綜合應用與開發能力。
傳感器技術 實 訓	1．掌握常見傳感器工作特點及選型方法； 2．了解應變傳感器的種類和使用方法，形成應用應變傳感器的能力；	傳感器技術 實 訓 裝置	25臺
	3了解熱電阻熱電偶半導體等組成溫度傳感器的種類，掌握使用溫度傳感器的技能；<, B>
	4．了解氣敏傳感器的種類，掌握氣敏傳感器的使用技能；
	5．了解濕度傳感器的種類，掌握濕度傳感器的使用技能；
	6．了解差動變壓器傳感器的種類，掌握差動變壓器傳感器的使用技能；
	7．了解電渦流傳感器的種類，掌握電渦流傳感器的使用技能；
	8．了解電容傳感器的種類，掌握電容傳感器的使用技能；
	9．了解壓電傳感器的種類，掌握壓電傳感器的使用技能；
	10．了解霍爾傳感器的種類，掌握霍爾傳感器的使用技能；
	11．了解智能傳感器的原理，掌握智能傳感器的使用技能，形成智能傳感器的綜合應用能。
	12.計算機		25臺
光機 電氣一體化控制實 訓室	1．學會氣動系統的安裝與調試	光機 電氣一體化控制實 訓 裝置	25臺
	2．學會變頻器的安裝與調試
	3．學會機電設備的安裝與調試
	4．學會電氣控制電路的安裝與PLC編程與程序編寫
	5. 學會步進電機系統的安裝與plc控制
	6．學會自動控制系統的安裝與調試
	7．學會觸摸屏基本控制及設置
	8．學會可用于考核或技能競賽，可考察的職業能力
