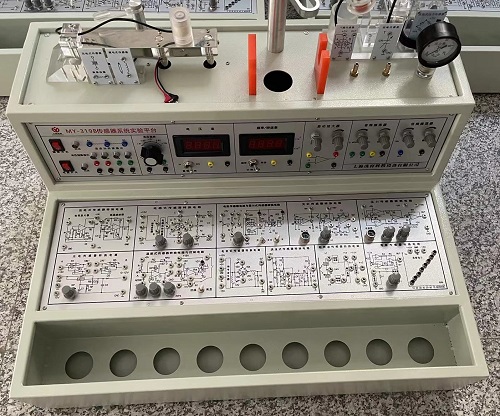

傳感器與檢測技術實驗臺電阻式傳感器的全橋性能實驗

    電阻式傳感器是把位移、力、壓力、加速度、扭矩等非電物理量轉換為電阻值變化的傳感器。它主要包括電阻應變式傳感器、電位器式傳感器（見位移傳感器）和錳銅壓阻傳感器等。電阻式傳感器與相應的測量電路組成的測力、測壓、稱重、測位移、加速度、扭矩等測量?jī)x表是冶金、電力、交通、石化、商業、生物醫學和國防等部門進行自動稱重、過程檢測和實現生產過程自動化不可缺少的工具之一。 一、傳感器與檢測技術實驗臺電阻式傳感器實驗?zāi)康?/strong>
    掌握全橋電路的工作原理和性能。
二、實驗所用單元
    掌握全橋電路的工作原理和性能。。
三、電阻式傳感器實驗原理及電路
    將四個應變片電阻分別接入電橋的四個橋臂，兩相鄰的應變片電阻的受力方向不同，組成全橋形式的測量電路，轉換電路的輸出靈敏度進一步提高，非線性得到改善。實驗電路圖見圖3-1，全橋的輸出電壓U_O＝4EKε
四、電阻式傳感器實驗步驟
1、按實驗一的實驗步驟1至3進行操作。
2、按圖3-1接線，將四個應變片接入電橋中，注意相鄰橋臂的應變片電阻受力方向必須相反。

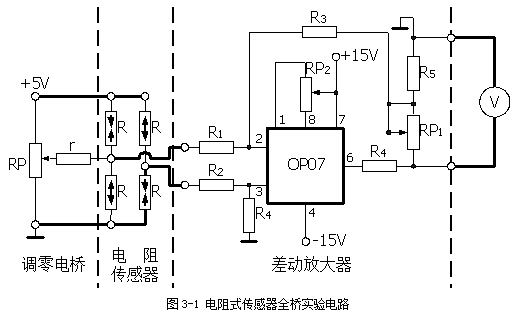

圖3-1 電阻式傳感器全橋?qū)嶒?yàn)電路
3、調節電橋平衡電位器RP，使數字電壓表指示接近零，然后旋動測微器使表頭指示為零，此時測微器的讀數視為系統零位。分別上旋和下旋測微器，每次0.4mm，上下各2mm，將位移量X和對應的輸出電壓值U_O記入下表中。
表 3-1

X(mm)						0
UO(mV)						0

五、實驗報告
1、根據表3-1，畫出輸入/輸出特性曲線，并且計算靈敏度和非線性誤差。
2、全橋測量時，四個應變片電阻是否必須全部一樣？
