| 供配電實訓室專業儀器設備基本配置推薦標準 | |||||||||
| 實訓教學場所 |
實訓項目 （模塊） |
實訓教學目標 | 儀 器 設 備 | ||||||
| 序號 | 名稱 | 規格、主要參數或要求 | 單位 | 數量 | 執行標準代號 | 備注 | |||
|
供 配 電 實 訓 室 |
1.計量設備的使用實訓 2.配電柜安裝實訓 3.配電 電源與配電裝置連接實訓 |
1.掌握三相電能表（含IC卡電能表、分時段電能表）及計量用互感器的應用，形成電能計量設備的選擇和使用能力； 2.掌握低壓配電柜就位、水平度和垂直度測量和調整的技能，形成配電柜安裝的能力； |
1 | 母線裝置 |
10kV：銅母線 50×4 mm，長度1 m,著相序色，按技術規程安裝在實訓場所適當位置； 低壓：鋁母線 50×4 mm，著相序色，不安裝，按技術規程在實訓場所安裝位置預設母線支撐絕緣子。 |
條 | 3 | ||
| 2 | 電氣鉗臺 |
母線折彎?rùn)C(jī)構； 臺虎鉗。 |
臺 | 4 | |||||
|
供 配 電 實 訓 室 |
4.低壓供配電一次電路連接實訓 5.低壓供配電二次電路連接實訓 6.電容器柜安裝實訓 7. 低壓供配電系統繼電保護動作值整定實訓 8. 10 kV高壓配電柜運行實訓 |
3.熟悉母線的種類和規格，掌握母線平、立彎、扭彎和母線補償裝置制作的操作技能和母線與配電裝置連接的技能，形成配電裝置的進線裝配能力； 4.了解大截面導線線頭制作和電纜頭制作的方法，初步形成供配電裝置一次電路的裝配能力； 5. 掌握配電系統中測量電流、電壓、頻率、功率因數、有功電能和無功電能測量電路連接的技能，形成供配電系統運行參數測量元件的選擇和測量電路的裝配能力； 6. 了解電容器在供配電系統中的作用和電力電容器的種類，掌握電容補償電路的連接技能，形成對低壓供配電系統功率因數進行補償?shù)哪芰Γ?br /> 7.了解低壓供配電系統繼電保護種類，掌握繼電保護動作值整定的技能，形成低壓供配電系統的保護能力； 8.了解高壓開關柜開關配置和測量?jī)x表，信號和故障指示燈的意義； |
3 | 鉗工工具 | 全套。 | 套 | 4 | ||
| 4 | 水平儀 | 常規。 | 只 | 4 | |||||
| 5 | 磁力線墜 | 常規。 | 只 | 4 | |||||
| 6 | 電纜頭制作工具 | 壓力鉗、噴燈等。 | 套 | 4 | |||||
| 7 | 變壓器 | 10/0.4 kV，50 kVA。 | 臺 | 2 | |||||
| 8 | 高壓柜 | 10 kV，有智能檢測運行和故障參數檢測裝置，能進行故障分?jǐn)嗟哪M操作。 | 臺 | 11 | |||||
| 9 | 環網柜 | 10 kV。 | 臺 | 1 | |||||
| 10 | 低壓電容柜 | 0.4 kV，分組自動投入運行的低壓電容柜。 | 臺 | 1 | |||||
| 11 | 低壓配電柜 | 0.4 kV。 | 臺 | 10 | |||||

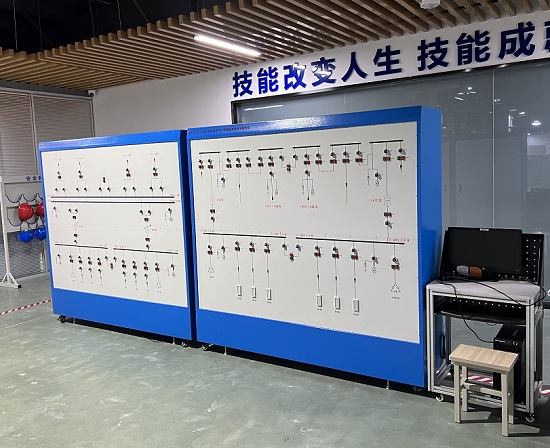

| 12 | 供配電系統模擬屏 |
具有系統調度、運行實時監控等功能； 可與系統聯接運行。 |
套 | 1 | |||||
| 13 | 倒閘操作實訓考核裝置 |
計算機接口； 具有操作結果判斷和錯誤提示功能。 |
套 | 1 | |||||
|
供 配 電 實 訓 室 |
9.供配電值班實訓 10.架空線路安裝實訓 |
9.掌握高壓開關分、合閘技能，形成對高壓開關的運行和監控能力； 10.了解值班巡視、檢查的設備和儀表，牢記值班的工作內容，掌握供配電設備運行的監控技能，形成值班能力； 11.掌握拉線安裝、橫擔安裝、絕緣子安裝、導線安裝技能，形成架空線路施工安裝的能力。 12.掌握變壓器安裝檢修技能，形成變（壓器）臺的安裝和檢修能力。 |
14 | 供配電仿真實訓系統 |
計算機； 3D軟件：具有供配電電路連接實訓與考核功能，具有電路參數測量元件選配和電路連接實訓與考核功能，具有對模擬高、低壓供配電系統運行和監控功能。 |
套 | 1 | ||
| 15 | 架空線路實訓設施 | 高低壓配電線路：變臺、配電箱、開關、避雷器等符合供電規范，桿塔種類應包括直線桿，轉角桿，分支桿和終端桿等，配備架空線路必須的導線、拉線、絕緣子和金具，必須的線路安裝工具和安全用具。 | 套 | 1 | 根據實際場地配置 | ||||
