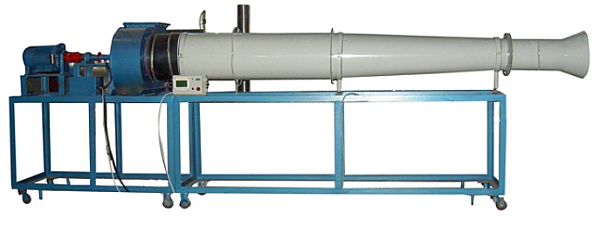

離心式風機性能實驗裝置

MYLT-6A離心式風機性能實驗裝置-技術參數：
1、外形尺寸：3600×500×1200mm
2、工作電壓：380V   功率：1500W
3、流量傳感器：量程500Pa、精度5%
4、壓差傳感器：量程500Pa、精度5%
5、溫度傳感器：18B20、精度±0.5℃
6、電功率法測功率,精度5%
7、轉速傳感器：量程0～3000rpm、精度1%
8、風機參數：全壓500-600Pa；風量3500～4000m³/h；轉速1450r/min；功率1.5KW；電壓380V

二、實驗?zāi)康模?/strong>
1、了解離心風機性能參數的變化規律、測量方法。
2、熟悉風機性能測定裝置的結構與基本原理。
3、測定風機風量、風壓、軸功率、繪制出風機風量、風壓、功率、效率曲線。
三、配置組成：
1、實驗臺架
2、稱重傳感器
3、液晶顯示屏
4、集流器
5、節流閥門
6、整流柵
7、測試風管
8、被測風機
9、電動機
四、技術特點：
1、采用進氣試驗方法,風機出風口垂直向上
2、測定風機風量、風壓、軸功率、溫度、轉速
3、具有微機數據采集、自動數據分析處理，數據分析處理表格，繪制被測風機標準條件下的氣動性能曲線即風壓-風量、功率-風量、效率-風量的特性曲線, (P～Q，Pst～Q，η～Q，ηst～Q,N～Q曲線)，并可打印數據分析處理表格及特性曲線。

---
