半導體制冷熱泵技術實驗平臺

一、概 述

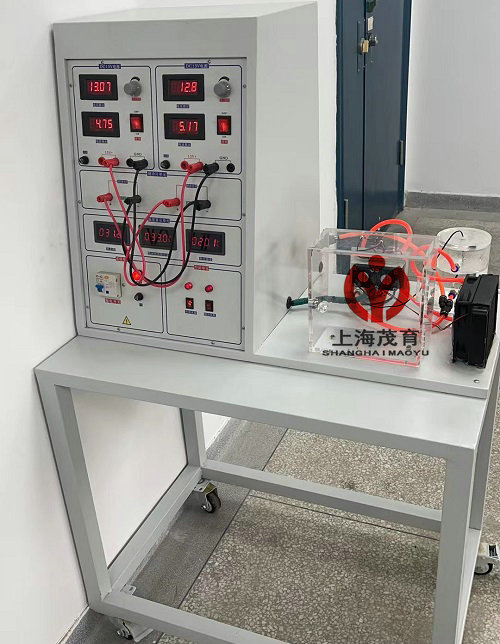

MYCN-22E多級半導體制冷熱泵技術實驗平臺-采用水冷式大功率多級半導體制冷片，可演示半導體制冷片制冷、熱泵的狀態，分別來演示并驗證：帕爾帖效應、塞貝克效應。

二、技術性能
1、輸入電源：單相三線～220V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.2kVA
4、外形尺寸：1000mm×700mm×1100mm，
5、安全保護：具有漏電保護裝置，安全符合國家標準
6、制冷熱泵模式：水冷級半導體
三、裝置特點
1、采用大功率水冷多級半導體制冷組片，作為主要實訓主體，冷/熱面采用水冷散熱。
2、可以直觀的觀察制冷片冷端結冰的全過程，深入掌握半導體制冷片。
3、面板上提供的實驗連接端子，可連接帕爾帖效應、塞貝克效應實驗，既能定性觀察實訓現象、參數，又能通過測量儀表定量測量。
4、平臺：采用一體化設計，雙循環水路，微通道散熱器
四、基本配置及功能
1、可調直流數字電壓表2個：
測量范圍0～20V，A的輸入電壓、半導體制冷片B的輸入電壓。
2、直流數字電流表2個：
A的輸入電流、半導體制冷片B的輸入電流。
3、直流穩壓電2個
提供0～15V連續可調的直流電源.10A
4、多級雙循環水冷式半導體制冷機組
由兩片多級制冷器、水冷散熱器、等組成的多級水冷熱泵式半導體制冷機器，可直觀觀察散熱系統的工作原理及現象。
5、溫度儀表3個：
測量系統各點的溫度。
6、微通道熱交換器：
制冷時給熱水系統散熱
7、微型水泵2個：
使水冷液循環對半導體制冷片的熱端進行散熱。
8、水冷板式換熱器：接口6MM，鋁質
五、實訓項目
1、演示多級半導體并驗證帕爾帖效應
2、演示多級半導體并驗證塞貝克效應
3、多級半導體制冷片熱泵效應
4、多級半導體制冷片熱泵時的參數測試
5、半導體制冷片制冷效應
6、多級半導體水循環時，制冷片制冷時的參數測試
7、多級半導體水循環時，制冷片熱電效應
8、半導體制冷片熱電效應參數測試
