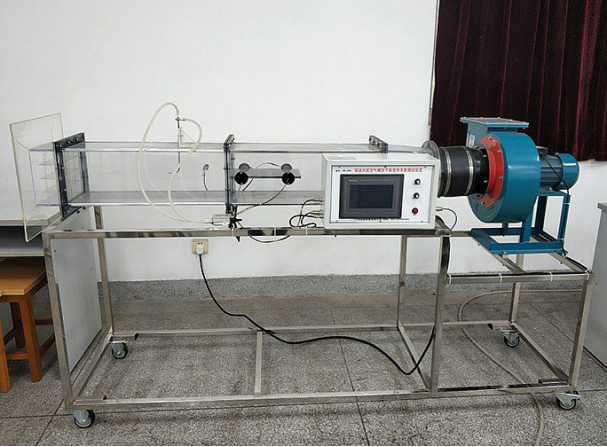

強迫對流空氣橫掠平板放熱系數測試臺

MYR-78 強迫對流空氣橫掠平板放熱系數測試臺-介紹：

一、技術特點：
1、測定空氣橫向流過平板壁面的平均溫度，平板內電加熱器的電流、電壓，平板壁面周圍空氣溫度。
2、測定空氣橫向流過平板強迫對流放熱系數，根據對強迫對流放熱的相似分析，將實驗數據整理出準則方程式。
二、技術參數：
1、電鍍紫銅平板試件規格：δ=0.1 mm，長度280mm，寬度190 mm，表面黑度
       ε=0.2，導熱系數λ=15 (W/m℃)；
2、電鍍紫銅平板電加熱器電源：AC220V，額定電流5A，電加熱功率：≤500W；
   數顯電壓表：AC220V，精度0.2級；
   數顯電流表：量程5A，精度0.2級。
3、電鍍紫銅平板溫度測試傳感器：采用進口DS18B20；
4、溫度測量：-55～+127℃，精度：±0.2FS；
5、空氣差壓傳感器：量程1000Pa，精度0.25級；
6、多翼式低噪音風機：全壓450～350Pa，風量1300～3300m3/h，轉速1450r/min，功率750W，電壓220V；
7、測試裝置規格：2000mm×550mm×1200mm。
8、實驗風道采用透明有機玻璃材質，分為風口段，實驗段測試段等，彼此之間采用法蘭螺母連接。
9、嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。所有數據由7寸嵌入式一體化觸摸屏同屏顯示，便于觀察每個數據的即時變化
三、主要配置：
1、配備一塊電鍍紫銅平板試件，
2、管內設置電加熱器；
3、電鍍紫銅平板試件裝6～8支測溫傳感器，
4、以測定其表面平均溫度，
5、測溫傳感器采用進口DS18B20；
6、電加熱器配備電子集成固體調壓模塊無機調節。
7、測試儀表箱設有數顯交流電壓表，
8、數顯交流電流表；
9、空氣溫度傳感器、差壓傳感器、畢托管，
10、多翼式低噪音風機，
11、調節風門，
12、組合式有機玻璃風洞，
13、有機玻璃實驗管段，
14、掠過平板風速由畢托管配差壓傳感器測量，
15、所有測試數據由7寸觸摸屏同屏顯示，
16、單獨配置的溫度控制儀等，
17、不銹鋼實驗臺架，可移動鎖定。
