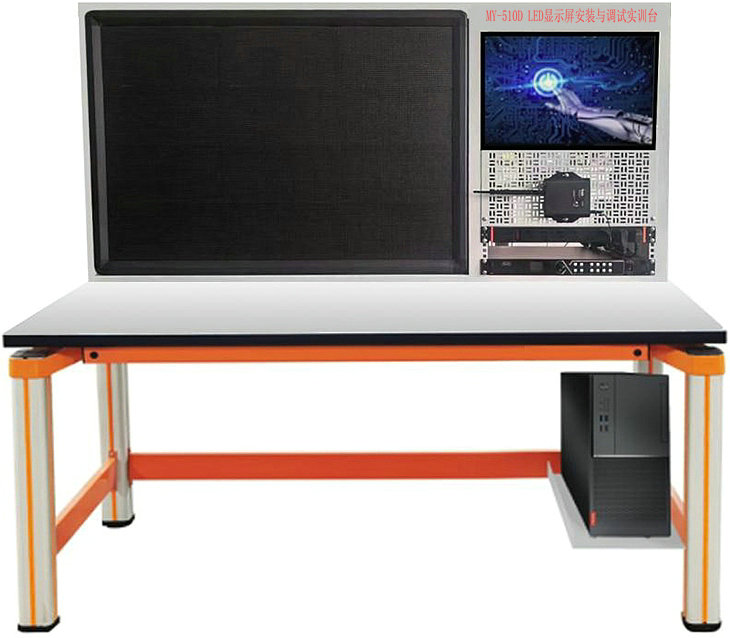

LED顯示屏安裝與調試實訓臺

一、概述：
MY-510D LED顯示屏安裝與調試實訓臺適合信息技術類電子技術應用專業的《LED顯示屏原理與維修的教學與實訓，也適合技工學校電子類專業課程的實習，ED點陣顯示屏已廣泛應用于廣告、銀行、車站、商場等信息顯示，具有顯示內容豐富、顯示狀態多樣等特點。公司推出的這款"LED顯示屏安裝與調試實訓臺"是基于單片機控制的多功能LED點陣顯示屏，適合中、高職學校實訓中的項目教學。

二、技術參數
1、輸入電源：?jiǎn)蜗嗳€～220V±5% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：100Kg
5、外形尺寸：1600mm×700mm×1540mm
三、實訓臺組成及技術參數：

序號	部件名稱	功能及技術參數	數量
1	實驗桌	1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橙色靜電噴涂工藝。 5.設有抽屜和鍵盤抽屜，用于放置工具和電腦鼠鍵。 6.底部設有電腦主機托盤，用于放置電腦主機。 7.外形尺寸：1600mm×700mm×750mm	1套
2	實驗臺架	1.鋼制結構，表面靜電噴涂，外形尺寸：長1600x深400x高790（mm）。 2.右側凹槽式設計，用于安裝固定LED點陣屏，左側按照標準19吋標準機柜框架式設計，安裝一塊網孔板用于安裝控制器和電腦顯示器，下部預留有3U寬度，用于安裝PDU電源和視頻控制器。	1套
3	LED點陣屏	P2.5全彩室內屏 1.外形尺寸：320mm×160mm 2.物理密度：16000點/㎡ 3.像素間距：2.5mm 4.白平衡度：≥1000cd/㎡ 5.分辨率:128×64Dots 6.觀看距離：2.5-35m 7.單燈電流：3.5A±0.1A 8.模組功率：≤20W 9.使用壽命：>100000h 10.輸入電壓：4.8-5.5V 11.環境溫度：-10°C~60°C 12.控制方式：同步控制 13.雜點率：<0.0001	12塊
4	控制卡	1.常規:64X1024像素點，PWM:128x1024像素點，視芯:81x1024像素點 2.最高 65536 級灰度 3．芯片支持：常規芯片、PWM 芯片、視芯芯片 4. 掃描類型：靜態到 128掃描之間的任意掃描類型 5. 模組規格：?jiǎn)谓M數據可支持 13312像素點以內任意走線 6. 排線方向：從左到右、從右到左、從上到下、從下到上級聯 7. 數據組數：16 組并行 RGB全彩數據或32組串行RGB數據，可擴展128組串行RGB數據，數據組可自由交換 8：模組抽點、抽行抽列：任意抽點、任意抽行抽列 9. 亮度校正、色彩校正：8bit	3塊
5	實訓導線	包含排線和電源線	1套
6	視頻處理器	1.機箱規格：1U 標準機箱 2. 電氣規格：AC100~240V，50/60Hz，10W 3．工作環境：-20°C~60C/-4°F~140°F、0%RH~80%RH，無冷凝 4. DVI最大輸入分辨率: 1920x1200@60Hz 5. HDMI 1.4最大輸入分辨率: 1920x1200@60Hz 6. 幀率: 23.98/24/25/29.97/30/50/59.97/60Hz	1套
7	視頻播放盒	1.硬件性能：高清硬解碼播放 2.節目?jī)?chǔ)存：32GB(節自可用 25GB) 3.最大帶載面積：最大帶載 65 萬點，最寬 4096像素，最高3840像素 4.支持接收卡：卡萊特全系列接收卡 5. 工作電壓：DC5V-12V 6. 最大功率: 10W 7. 節目排程：多節目順序播放，支持節目定時設置 8. 節目分區：節目窗口任意分區，支持窗口任意層疊，支持多節目頁播放 9. 視頻格式：HEVC(H265)、H.264、MPEG-4 Part2與 Motion JPEG 10. 多窗口顯示：?jiǎn)蝹€(gè)高清視頻窗口或最多 3個標清視頻窗口、多個圖文、滾動字幕、滾動圖片LOGO、日期時間星期、天氣預報。實現自由分屏功能，不同區域顯示不同內容 11．窗口疊加：窗口任意疊加，支持完全透明、不透明等效果	1套
8	開關電源	5V/10A	2個
9	PDU電源	8位 360°旋轉	1個
10	調試、播放軟件	1.支持圖片導入，文字輸入，視頻導入、排版 2.板卡參數設置、導入、發送、固化 3.支持節目編輯、模擬或數字時鐘、定時器、流媒體 4、支持電腦桌面投屏	1套
11	專用工具	LED屏專用吸盤：電動 插電款	1套
12	電動螺絲刀	1鋰電	1套

四、實訓項目
1、LED外框的安裝
2、LED屏的安裝
3、LED屏的接線
4、LED屏的調試
5、視頻處理器的連接和調試
6、視頻播放盒的連接和調試
五、★：輔助教學資源：數字電子技術仿真教學軟件
一、軟件功能要求服務端支持用戶名密碼登錄。
*服務端實時監控客戶端IP登錄情況。
服務端實時監控網絡版節點占用數量。
*客戶端支持實訓窗口大小和比例自由調節。
客戶端支持實訓窗口快速設置分辨率。
*客戶端支持實訓內容局部放大。
客戶端軟件在無法連接服務端的情況下自動切換為單機版軟件。
二、軟件技術要求1.軟件設計內容符合《職業院校數字校園建設規范》的相關標準，注重教學設計，尊重課堂教學的嚴肅性；
2.軟件設計符合職業過程的真實性原則；
3.軟件設計符合仿真的高度逼真性、交互性強原則。
4.*軟件采用服務器客服端形式開發，服務器只限制同時訪問服務器的客服端最大總數量（100個），但不限制（指定）具體客服端；
5.*開標現場須演示,以確定技術指標符合程度；
6.*軟件具有獨立知識產權，提供計算機軟件著作權登記證書（復印件加蓋公章）；
三、具體仿真軟件
數字電子技術仿真實訓軟件
軟件要求：本產品依據教育部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括數字電子技術課程常開設的與非門電路、異步計數器的級聯、定時交流開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測等共7個實驗實訓項目，每個項目根據實訓需要，設置了數量不等的實訓任務，以便操作者循序漸進地得到訓練。
本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。
技術參數：
包含七大實訓模塊：與非門電路、異步計數器的級聯、定時交流開關、計數調光開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測。
1、與非門電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
2、異步計數器的級聯
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、器件布局、電路檢查、通電運行、故障檢測
3、定時交流開關
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障測試
4、計數調光開關
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
5、多地單鍵控制
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
6、同步計數器
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
7、信號比較輸出報警檢測
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、電路檢查、通電運行
★實訓內容說明：
（1）實訓目的：文字、圖片的形式展示。將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等。
（2）實訓器件：展示實訓過程所需要的相關仿真實訓器件，圖文并茂讓學生增強對器件的記憶。
（3）實訓電路：電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現。
（4）電路原理：FLASH動畫與配音結合，描述電路組成。原理動畫包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的。
（5）器件布局：可將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并附有原理圖可供參考。
（6）電路檢查：使用萬用表，檢測電路是否短路。通過調整萬用表，測穩壓電源輸出。該模塊設置原理圖，協助操作者了解相應原理。
（7）通電運行：通電后，按下有關按鈕，可以直觀地觀察到系統的運行情況，同時配合以系統運行的聲音效果。
（8）故障檢測：設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因。該模塊設置原理圖，協助操作者了解相應原理。
（9）故障排除：設定故障現象，分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。該模塊設置原理圖，協助操作者了解相應原理。
