一、概述:

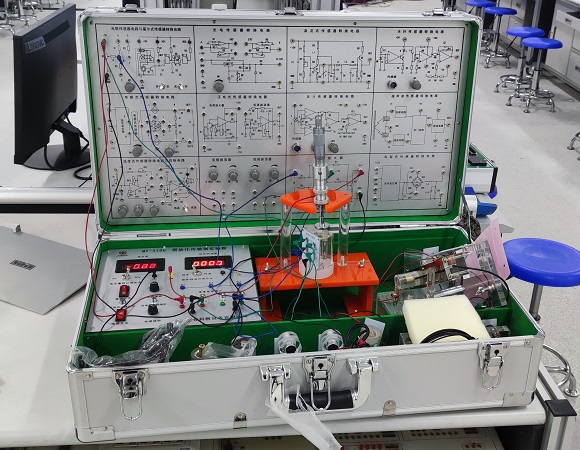

MY-318A 教學型傳感器實驗箱-是適應不同類別、不同層次的專業教學實驗設備�？赏瓿�“傳感器原理與應用、自動檢測技術、工業自動化儀表與控制、非電量電測技術、傳感器與測控技術等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
二、技術規范及要求：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗箱外形尺寸：660×400×230mm
三、實驗箱技術要求：
1、實驗箱提供四組直流穩壓電源：±5V、±15V，具有短路保護功能，一組加熱源。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、機械式壓力表：0-40Kpa，精度2%。
8、手動氣壓源：0-40Kpa。
四、振蕩器要求：
1、低頻振蕩器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
2、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。
3、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
五、數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
六、傳感器種類及技術指標：
| 序號 | 實 驗 模 塊 | 傳 感 器 名 稱 | 量 程 | 精 度 |
| 1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
| 2 | 霍爾式傳感器 | ≥ 2mm | 0.1% | |
| 3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 2% |
| 4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 2% |
| 5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
| 6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥ 2mm | ± 3% |
| 7 | 溫度式傳感器模塊 | 溫度式傳感器 | 0-80℃ | ± 2% |
| 8 | 壓電式加速度傳感器模塊 | 磁電式傳感器 | 0 .5V/m | |
| 9 | 光纖式傳感器模塊 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
| 10 | 壓力傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ± 1.5% |
| 11 | 音、低頻振蕩器模塊 | 壓力傳感器 | 0-50kpa | ± 2% |
| 12 | 差動放大器模塊 | 氣敏傳感器 | 50-200ppm | |
| 13 | 濕敏傳感器模塊 | 濕敏傳感器 | 10-95%RH | ± 5% |
| 14 | 霍爾式測速傳感器 | 0-2400 轉/分 | ± 1.5% | |
| 15 | 渦流測速傳感器 | 0-2400轉/分 | ≤ 1.5% | |
| 16 | 磁電測轉速傳感器 | 0-2400轉/分 | ≤ 1.5% | |
| 17 | 轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
七、實驗箱特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
八、傳感器實驗箱實驗內容如下：（帶*為思考實驗）
| 實驗一 | 電阻式傳感器的單臂電橋性能實驗 |
| 實驗二 | 電阻式傳感器的半橋性能實驗 |
| 實驗三 | 電阻式傳感器的全橋性能實驗 |
| 實驗四 | 電阻式傳感器的單臂、半橋和全橋的比較實驗 |
| 實驗五 | 電阻式傳感器的振動實驗* |
| 實驗六 | 電阻式傳感器的電子秤實驗* |
| 實驗七 | 變面積式電容傳感器特性實驗 |
| 實驗八 | 差動式電容傳感器特性實驗 |
| 實驗九 | 電容傳感器的振動實驗* |
| 實驗十 | 電容傳感器的電子秤實驗* |
| 實驗十一 | 差動變壓器的特性實驗 |
| 實驗十二 | 自感式差動變壓器的特性實驗 |
| 實驗十三 | 差動變壓器的性能實驗 |
| 實驗十四 | 激勵頻率對差動變壓器特性的影響 |
| 實驗十五 | 差動變壓器的振動實驗* |
| 實驗十六 | 差動變壓器的電子秤實驗* |
| 實驗十七 | 光電式傳感器的轉速測量實驗 |
| 實驗十八 | 光電式傳感器的旋轉方向測量實驗 |
| 實驗十九 | 接近式霍爾傳感器實驗 |
| 實驗二十 | 霍爾傳感器的轉速測量實驗 |
| 實驗二十一 | 霍爾傳感器的振動測量實驗 |
| 實驗二十二 | 渦流傳感器的位移特性實驗 |
| 實驗二十三 | 被測體材質對渦流傳感器特性的影響實驗 |
| 實驗二十四 | 渦流式傳感器的振動實驗 |
| 實驗二十五 | 渦流式傳感器的轉速測量實驗 |
| 實驗二十六 | 溫度傳感器及溫度控制實驗（AD590） |
| 實驗二十七 | 磁電式傳感器的特性實驗 |
| 實驗二十八 | 磁電式傳感器的轉速測量實驗 |
| 實驗二十九 | 磁電式傳感器的應用實驗* |
| 實驗三十 | 壓電加速度式傳感器的特性實驗 |
| 實驗三十一 | 光纖傳感器的位移特性實驗 |
| 實驗三十二 | 光纖傳感器的振動實驗 |
| 實驗三十三 | 光纖傳感器的轉速測量實驗 |
| 實驗三十四 | 壓阻式壓力傳感器的特性實驗 |
| 實驗三十五 | 壓阻式壓力傳感器的差壓測量實驗* |
| 實驗三十六 | 超聲波傳感器的位移特性實驗 |
| 實驗三十七 | 超聲波傳感器的應用實驗* |
| 實驗三十八 | 氣敏傳感器的原理實驗 |
| 實驗三十九 | 濕敏傳感器原理實驗 |
