傳感器與檢測技術實驗室設備,傳感器與檢測技術實驗平臺
2023-12-28 09:37
一、產品概述：(27種傳感器)
傳感器與檢測技術實驗室設備,傳感器與檢測技術實驗室裝置,傳感器與檢測技術實驗臺適應不同類別、不同層次的專業教學。可完成"傳感器原理與應用、自動檢測技術、工業自動化儀表與控制、非電量電測技術、傳感器與測控技術"等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
二、技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×750×1100mm
三、主要結構：

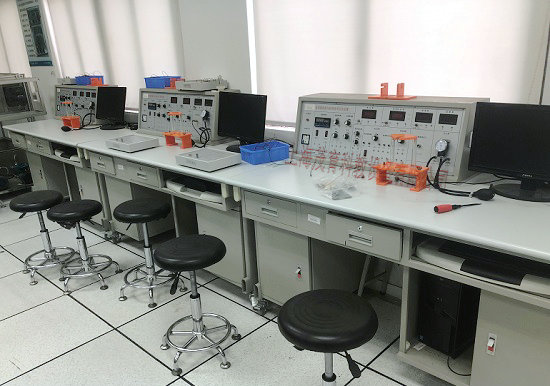

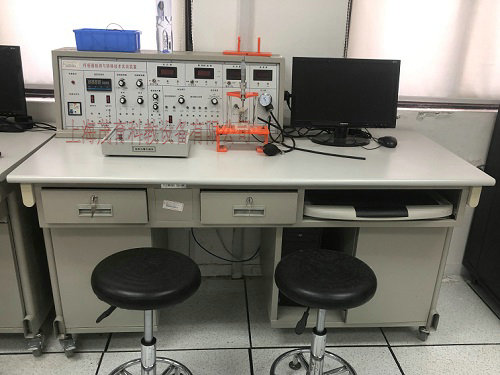

該設備由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
1、實驗桌：規格1500×700×780mm，實驗桌的兩個特點柜可分別安放實驗?zāi)０搴陀?jì)算機主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，學生做實驗時快捷方便，有助于學生增加感性認識、提高實驗效果，而且老師可以帶到課堂上講課用。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
四、主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
五、傳感器配備清單：
|
序號
|
器件名稱
|
單位
|
數量
|
序號
|
器件名稱
|
單位
|
數量
|
|
1
|
電阻式霍爾式傳感器轉換電路
|
塊
|
1
|
28
|
超聲波傳感器
|
個
|
1
|
|
2
|
電容式傳感器轉換電路
|
塊
|
1
|
29
|
氣敏傳感器
|
個
|
1
|
|
3
|
電感式傳感器轉換電路
|
塊
|
1
|
30
|
濕敏傳感器
|
個
|
1
|
|
4
|
光電式傳感器轉換電路
|
塊
|
1
|
31
|
霍爾式轉速傳感器
|
個
|
1
|
|
5
|
渦流式傳感器轉換電路
|
塊
|
1
|
32
|
轉速傳感器
|
個
|
1
|
|
6
|
溫度式傳感器轉換電路
|
塊
|
1
|
33
|
K型熱電偶傳感器
|
只
|
2
|
|
7
|
壓電加速度式傳感器轉換電路
|
塊
|
1
|
34
|
E型熱電偶傳感器
|
只
|
1
|
|
8
|
光纖式傳感器轉換電路
|
塊
|
1
|
35
|
Pt100鉑電阻傳感器
|
只
|
1
|
|
9
|
壓力傳感器轉換電路
|
塊
|
1
|
36
|
Cu50銅電阻傳感器
|
只
|
1
|
|
10
|
超聲波傳感器轉換電路
|
塊
|
1
|
37
|
熱釋電紅外傳感器
|
只
|
1
|
|
11
|
熱電偶熱電阻傳感器轉換電路
|
塊
|
1
|
38
|
加熱溫度室
|
個
|
1
|
|
12
|
濕敏傳感器轉換電路
|
塊
|
1
|
39
|
學生凳
|
張
|
2
|
|
13
|
熱釋電紅外傳感器轉換電路
|
塊
|
1
|
40
|
實驗臺
|
臺
|
1
|
|
14
|
移相器相敏檢波器
|
塊
|
1
|
41
|
位移臺架
|
套
|
1
|
|
15
|
電阻式傳感器
|
個
|
1
|
42
|
光纖位移臺架
|
個
|
1
|
|
16
|
電容式傳感器
|
個
|
1
|
43
|
測微器
|
把
|
1
|
|
17
|
霍爾式傳感器
|
個
|
1
|
44
|
壓力表
|
只
|
1
|
|
18
|
電感式傳感器
|
個
|
1
|
45
|
橡皮氣囊
|
個
|
1
|
|
19
|
光電式傳感器
|
個
|
1
|
46
|
三通管
|
個
|
1
|
|
20
|
渦流式傳感器
|
個
|
1
|
47
|
鐵片、銅片、鋁片各一
|
個
|
3
|
|
21
|
渦流測速傳感器
|
個
|
1
|
48
|
溫度計0-100℃
|
條
|
1
|
|
22
|
溫度式傳感器
|
個
|
1
|
49
|
Φ8×4磁鋼
|
粒
|
1
|
|
23
|
磁電式傳感器
|
個
|
1
|
50
|
超聲波反射擋板
|
粒
|
1
|
|
24
|
磁電測速傳感器
|
個
|
1
|
51
|
說明書實驗指導書
|
本
|
1
|
|
25
|
壓電加速度式傳感器
|
個
|
1
|
52
|
連接導線
|
條
|
25
|
|
26
|
光纖式傳感器
|
個
|
1
|
53
|
微機連接線
|
條
|
1
|
|
27
|
壓力傳感器
|
個
|
1
|
54
|
數據采集處理軟件
|
盤
|
1
|
六、傳感器實驗內容如下： 帶*為實驗為思考實驗
| 實驗一 | 電阻式傳感器的單臂電橋性能實驗 |
| 實驗二 | 電阻式傳感器的半橋性能實驗 |
| 實驗三 | 電阻式傳感器的全橋性能實驗 |
| 實驗四 | 電阻式傳感器的單臂、半橋和全橋的比較實驗 |
| 實驗五 | 電阻式傳感器的振動實驗* |
| 實驗六 | 電阻式傳感器的電子秤實驗* |
| 實驗七 | 變面積式電容傳感器特性實驗 |
| 實驗八 | 差動式電容傳感器特性實驗 |
| 實驗九 | 電容傳感器的振動實驗* |
| 實驗十 | 電容傳感器的電子秤實驗* |
| 實驗十一 | 差動變壓器的特性實驗 |
| 實驗十二 | 自感式差動變壓器的特性實驗 |
| 實驗十三 | 差動變壓器的振動實驗* |
| 實驗十四 | 差動變壓器的電子秤實驗* |
| 實驗十五 | 光電式傳感器的轉速測量實驗 |
| 實驗十六 | 光電式傳感器的旋轉方向測量實驗 |
| 實驗十七 | 接近式霍爾傳感器實驗 |
| 實驗十八 | 霍爾傳感器的轉速測量實驗 |
| 實驗十九 | 渦流傳感器的位移特性實驗 |
| 實驗二十 | 被測體材質對渦流傳感器特性的影響實驗 |
| 實驗二十一 | 渦流式傳感器的振動實驗* |
| 實驗二十二 | 渦流式傳感器的轉速測量實驗 |
| 實驗二十三 | 溫度傳感器及溫度控制實驗（AD590） |
| 實驗二十四 | 磁電式傳感器的特性實驗 |
| 實驗二十五 | 磁電式傳感器的轉速測量實驗 |
| 實驗二十六 | 磁電式傳感器的應用實驗* |
| 實驗二十七 | 壓電加速度式傳感器的特性實驗 |
| 實驗二十八 | 光纖傳感器的位移特性實驗 |
| 實驗二十九 | 光纖傳感器的振動實驗 |
| 實驗三十 | 光纖傳感器的轉速測量實驗 |
| 實驗三十一 | 壓阻式壓力傳感器的特性實驗 |
| 實驗三十二 | 壓阻式壓力傳感器的差壓測量實驗* |
| 實驗三十三 | 超聲波傳感器的位移特性實驗 |
| 實驗三十四 | 超聲波傳感器的應用實驗* |
| 實驗三十五 | 氣敏傳感器的原理實驗 |
| 實驗三十六 | 濕度式傳感器原理實驗 |
| 實驗三十七 | K型熱電偶的溫度控制實驗 |
| 實驗三十八 | E型熱電阻的溫度控制實驗 |
| 實驗三十九 | 鉑熱電阻的溫度控制實驗 |
| 實驗四十 | 銅熱電阻的溫度控制實驗 |
| 實驗四十一 | 熱釋電紅外傳感器實驗 |
| 實驗四十二 | 移相器實驗 |
| 實驗四十三 | 相敏檢波實驗 |
| 實驗四十四 | PSD位置傳感器測定位置實驗 |
| 實驗四十五 | PSD位置傳感器微振動測量實驗 |
| 實驗四十六 | PSD位置傳感器用于自動定位系統 |
| 實驗四十七 | 熱電偶冷端溫度補償實驗 * |
| 實驗四十八 | 氣體流量測定 * |
| 實驗四十九 | 扭矩傳感器的性能實驗 |
| 實驗五十 | 扭矩傳感器的不同形式 * |
| 實驗五十一 | 光柵傳感器莫爾條紋與相距關系實驗 |
| 實驗五十二 | 光柵傳感器莫爾條紋的細分、計數實驗 |
| 實驗五十三 | CCD圖象傳感器線（圓）徑測量實驗 |
| 實驗五十四 | 光學系統對CCD測徑系統的影響 |
| 實驗五十五 | 硅光電池光電特性實驗 |
