高頻電子通信實驗之集成乘法器混頻器實驗

一、高頻電子通信實驗箱,通信原理綜合實驗箱,通信原理實驗箱實驗準備
1.做本實驗時應具備的知識點：
混頻的概念
MC1496模擬相乘器
用模擬乘法器實現混頻
2.做本實驗時所用到的儀器：
集成乘法器混頻模塊
LC振蕩與射隨放大模塊
高頻信號源
雙蹤示波器
二、高頻電子通信實驗箱,通信原理綜合實驗箱,通信原理實驗箱實驗?zāi)康?/strong>
1. 了解集成混頻器的工作原理，掌握用MC1496來實現混頻的方法；
2. 了解混頻器的寄生干擾。
三、高頻電子通信實驗箱,通信原理綜合實驗箱,通信原理實驗箱實驗內容
1. 用示波器觀察輸入輸出波形；
2. 用頻率計測量混頻器輸入輸出頻率；
3. 用示波器觀察輸入波形為調幅波時的輸出波形。
四、高頻電子通信實驗箱,通信原理綜合實驗箱,通信原理實驗箱基本原理

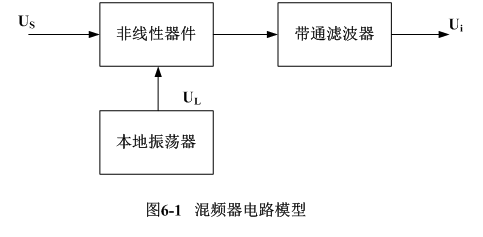

混頻器的功能是將載波為fs（高頻）的已調波信號不失真地變換為另一載頻fi （固定中頻）的已調波信號，而保持原調制規律不變。例如在調幅廣播接收機中，混頻器將中心頻率為535-1605KHZ的已調波信號變?yōu)橹行念l率為465KHZ的中頻已調波信號。此外，混頻器還廣泛用于需要進行頻率變換的電子系統及儀器中，如頻率合成器，外差頻率計等。混頻器的電路模型如圖6-1所示。

混頻器常用的非線性器件有二極管、三極管、場效應管和乘法器。本振用于產生一個等幅的高頻信號，并與輸入信號Us經混頻器后所產生的差頻信號經帶通濾波器濾出。目前，高質量的通信接收機廣泛采用二極管環形混頻器和由差分對管平衡調制器構成的混頻器，而在一般接收機（例如廣播收音機）中，為了簡化電路，還是采用簡單的三極管混頻器，本實驗采用集成模擬相乘器作混頻電路實驗。
圖6-2是用MC1496構成的混頻器，本振電壓U_L(頻率為(8.8MHZ)從乘法器的一個輸入端（10腳）輸入，信號電壓Vs(頻率為6.3MHZ)從乘法器的另一個輸入端（1腳）輸入，混頻后的中頻(Fi=F_L-Fs)信號由乘法器的輸出端（6腳）輸出。輸出端的帶通濾波器必須調諧在中頻Fi上，本實驗的中頻為Fi=F_L-Fs=8.8MHZ-6.3MHZ=2.5MHZ。
為了實現混頻功能，混頻器件必須工作在非線性狀態，而作用在混頻器上的除了輸入信號電壓Us和本振電壓U_L外，不可避免地還存在干擾和噪聲。它們之間任意兩者都有可能產生組合頻率，這些組合頻率如果等于或接近中頻，將與輸入信號一起通過中頻放大器、解調器，對輸出級產生干擾，影響輸入信號的接收。
干擾是由于混頻不滿足線性時變工作條件而形成的，因此不可避免地會產生干擾，其中影響最大的是中頻干擾和鏡像干擾。

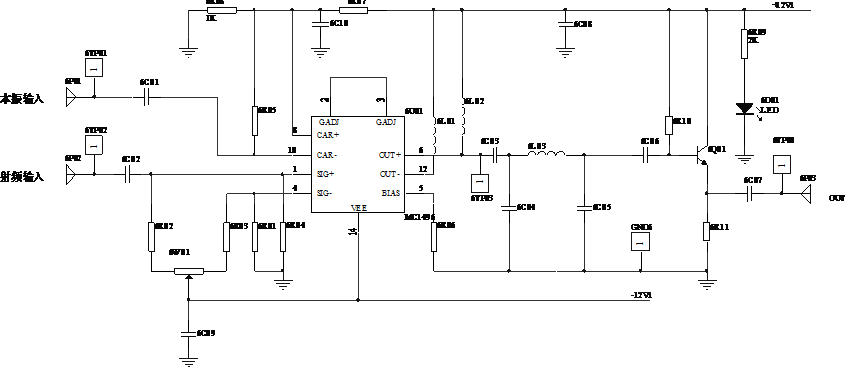

圖6-2 MC1496構成的混頻器電路圖
五、高頻電子通信實驗箱,通信原理綜合實驗箱,通信原理實驗箱實驗步驟
1.實驗準備
將集成乘法器混頻模塊，LC振蕩器與射隨放大模塊插入實驗箱主板，接通實驗箱與所需各模塊電源。
2．中頻頻率的觀測
將LC 振蕩器輸出頻率為8.8MHZ作為本實驗的本振信號輸入乘法器的一個輸入端(IN1),乘法器的另一個輸入端（IN2）接高頻信號發生器的輸出（6.3MHZ V p-p=0.4V）。用示波器觀測6TP01、6TP02、6TP03、6TP04波形，用頻率計測量6TP01、6TP02、6TP04的頻率。并計算各頻率是否符合Fi=F_L-Fs。當改變高頻信號源的頻率時，輸出中頻6TP04的波形作何變化，為什么？
3．混頻的綜合觀測
將音頻調制信號為1KHz載波頻率為6.3MHZ的調幅波，作為本實驗的射頻輸入，用雙蹤示波器觀察6TP01、6TP02、65TP03、6TP04各點波形，特別注意觀察6TP02.和6TP04兩點波形的包絡是否一致。
六、實驗報告
1．根據觀測結果，繪制所需要的波形圖，并作分析。
2．歸納并總結信號混頻的過程
