供配電所實訓裝置,供配電所實訓設備

含一臺變壓器380V平變 一、供配電所實訓裝置-產品概述：
本裝置依據勞動和社會保障部《變配電室值班電工職業標準》，參考勞動和社會保障部、電力行業職業技能鑒定指導中心、機械工業職業技能鑒定指導中心、能源部電力司編寫的相關職業技能鑒定指導書、培訓大綱、培訓教材、題庫而研制的。實訓項目涉及變配電室的高低壓電器與成套設備、監盤與抄表、電力繼電器及繼電保護、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核鑒定平臺。
1.1、特 點
一次系統采用典型、現場常用的真實元件，全力創造專業崗位的真實環境；
一次系統接線典型、豐富，可以模擬實現各種要求下的倒閘操作；
實訓項目齊全，能較好地滿足培訓考核鑒定要求。
微機保護實訓每套可安排1組，每組5-6人實訓
供配電接線操作實訓可安排6組，每組1-2人實訓
二、平臺的構成：

序號	設備名稱	設備規格	單位	數量	備注
1	高壓供配電實訓系統	MY-DQ12C-01A	臺	2
2	低壓供配電實訓系統	MY-DQ12C-02A	臺	4
3	工廠供配電自動化控制系統	監控后臺	套	1
4	實訓故障PLC后臺自主設定系統	監控后臺	套	1

2.1、高壓配電操作實訓室設備
2.1.1、產品概述：

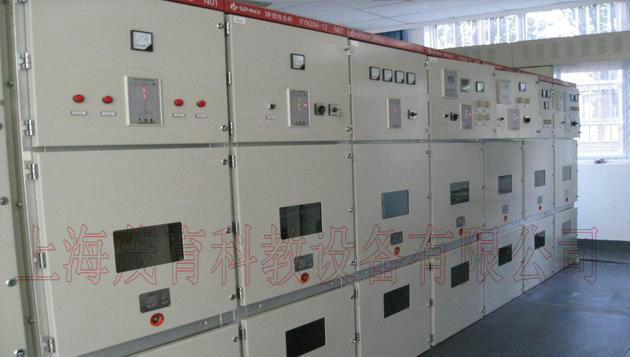

10kv高壓設備由1臺計量柜、1臺高壓出線柜、（備注：為滿足試驗通電要求，配置變壓器為：380V平變）共2臺高壓柜組成，在進線柜配置微機保護裝置；
高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器等器件。適用于職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。
2.1.2、技術參數：
外形尺寸：800×1500×2300mm
工作環境：溫度0℃～50℃
相對濕度35～85%  海拔＜4000m
2.1.3、產品基本配置：

序號	設備名稱	設備規格	單位	數量	備注
1	10kv高壓配電開關柜計量柜	800×1500×2200mm	套	1
2	10kv高壓配電開關柜出線柜	800×1500×2200mm	套	1
3	380V變380V平變變壓器	定制	套	1
4	配套接線鋁排	國標	套	1
5	配套易損器材	國標	套	1
6	工程材料	國標	套	1
7	實訓指導書		套	1

2.1.4、實訓項目：
1、高壓器件的認知實訓
2、高壓一次回路圖的測制實訓
3、高壓二次回路圖的測制實訓
4、高壓配電電纜連接實訓
5、真空斷路器的檢查與試驗實訓
6、10KV電壓互感器認知實訓
7、10KV電力互感器認知實訓
8、高壓柜接地刀認知操作實訓
9、微機線路保護裝置實訓
1）保護和自動功能：
（1）三段式復合電壓方向過流保護；
（2）反時限復壓過流保護；
（3）三段式零序方向過流保護；
（4）反時限零序過流保護；
（5）合閘加速保護；
（6）低頻減載功能；
（7）三相重合閘（無壓或不檢）；
（8）過負荷告警；
（9）3U0 越限告警；
（10）TV 斷線判別；
（11）獨立操作回路。
2）測控功能：
（1）22 路外部開關量輸入遙信采集，斷路器位置、手動分閘及事故遙信；
（2）正常斷路器遙控分合、小電流接地探測遙控分閘；
（3）IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模擬量采集的遙測；
11、高壓供配電設計
12、智能抄表系統認知實訓
2.2、低壓配電操作實訓室設備
2.2.1、產品概述：

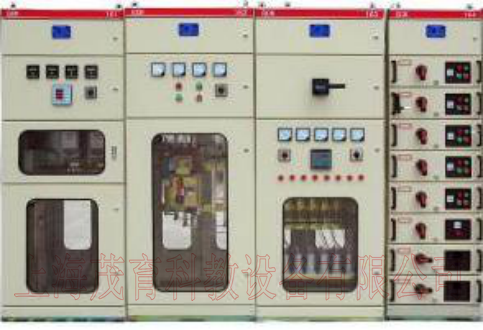

該實訓裝置主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線鋁排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
2.2.2、技術參數：
工作電源：三相五線  380V±5%  50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：600×800×2200mm
額定電流：100A
工作環境：溫度0℃～50℃
相對濕度35～85%  海拔＜4000m
2.2.3產品結構：
所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。
2.2.4、基本配置及詳細說明：

序號	設備名稱	設備型號	設備規格	單位	數量	備注
1	計量控制實訓柜	GCK	600×800×2200mm	臺	1
2	進線控制實訓柜	GCK	600×800×2200mm	臺	1
3	電容補償實訓柜	GCK	600×800×2200mm	臺	1
4	出線控制實訓柜	GCK	600×800×2200mm	臺	1
5	三相異步電機	1.1KW  380V		臺	1
6	實訓指導書			份	1
7	工程材料		國標	套	1

產品基本配置詳細說明：

序號	配置名稱	型號規格	備注
1	計量控制實訓柜	配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。
2	進線控制實訓柜	配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。
3	電容補償實訓柜	配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。
4	出線控制實訓柜	配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。
5	聯絡柜	配置有隔離開關等，作為電能的分組控制。學生能自行連接控制線路。
6	安裝調試

2.2.5、實驗內容：
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓
2.2.6 低壓柜由：計量柜、進線柜、補償柜、出線柜、聯絡柜五個柜體組成。
2.2.6.1教學低壓計量控制實訓柜
1) 設備概述：
主要由三相有功電能表、三相無功電能表、接線鋁排等組成，用于計量線路中有功功率與無功功率。
2) 技術參數：
工作電源：三相五線  380V±5%  50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：660×800×2200mm
額定電流：250A
工作環境：溫度0℃～50℃
相對濕度35～85%  海拔＜4000m
3) 設備結構
整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。
4) 設備配置: (每臺本配置)

序號	配置名稱	型  號	規格(長×寬×高)	單位	數量	備注
1	全鋼制結構柜體		660×800×2200	臺	1
2	三相四線有功電能表	DT862-4型		塊	1
3	三相四線無功電能表	DX862-4型		塊	1
4	電流互感器			套	3

2.2.6.2 教學低壓進線控制實訓柜
1）設備概述：
主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟停控制。
2）技術參數：
1、工作電源：三相五線  380V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85%  海拔＜4000m
3）設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
4）設備配置:(每臺本配置)

序號	配置名稱	型號	規格	單位	數量	備注
1	全鋼制結構柜體		600×800×2200	臺	1
2	三相四線指針式電流表	正泰		套	3
3	三相四線指針式電壓表	正泰		個	1
4	正泰萬能轉換開關	LW5D-16YH3/3		套	2
5	萬能式斷路器	DW15-200		個	1
6	電流互感器	LMZ3-0.66		套	4
7	控制箱	DK-10		個	1
8	分閘、合閘控制按鈕			套	4

2.2.6.3教學電容補償實訓柜
1）設備概述：
主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。
2）技術參數：
1、工作電源：三相五線  380V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：125A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85%  海拔＜4000m
3）設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
4）設備配置: (每臺本配置)

序號	配置名稱	型  號	規格(長×寬×高)	單位	數量	備注
1	全鋼制結構柜體		600×800×2200	臺	1
2	電流互感器	LM2J1-0.5		套	3
3	交流接觸器	CJ20-40		套	6
4	熱過載繼電器	JR36-63		套	6
5	有填料管式熔斷器插座	RT14-32		套	6
6	正泰萬能轉換開關	LW-16		套	2
7	無功率自動補償控制器	JKG2B-6		個	1
8	三相四線指針式電流表	正泰		套	3
9	三相四線指針式功率因數表	正泰		個	1
10	回路控制指示燈			套	12
11	電源線			m	適量

2.2.6.4 教學出線控制實訓柜
1）設備概述：
主要由隔離開關、低壓斷路器、鋁排等部分組成�？筛鶕�(jù)負載的大小選擇相應規格的漏電斷路器控制輸出。
2）技術參數：
1、工作電源：三相五線   380V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：860×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85%  海拔＜4000m
3）設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
4）設備配置: (每臺本配置)

序號	配置名稱	型  號	規格(長×寬×高)	單位	數量	備注
1	全鋼制結構柜體		600×800×2200	臺	1
2	回路控制指示燈			套	4
3	三相四線指針式電流表	正泰		套	4
4	萬能轉換開關	LW-16		個	1
5	塑料外殼式斷路器	DZ20J-100/3300		套	4
6	電流互感器	LMZ3-0.66		套	4
7	電源線			m	適量

2.3、變電站監控軟件
1、概述
電力綜合自動化監控系統支持基于多種通訊方式的分布式體系結構，采用對象化的設備描述方法，系統的描述由傳統的面向遠動的數據列表方式變?yōu)閷哟畏绞�，�?duì)象層次可以任意嵌套，能夠更直觀更方便地反映電力系統的構成。
2、監控系統的主要功能模塊
●數據采集處理SCADA 模塊
●事件顯示/打印/報警模塊
●圖形畫面歷史報表顯示打印模塊
●圖形編輯器模塊
●數據庫定義模塊
●報表編輯器模塊
●規約管理器模塊
●歷史存檔模塊
3、監控系統的特點
1）嵌入式實時庫與商用庫MS SQL Server 的無縫連接方式，以實時庫為核心，實時數據的讀寫完全從內存獲得，系統實時數據庫是層次半關系型結構，滿足計算機監控系統對實時性的要求，數據及進程可動態遷移，保證系統負載的動態平衡，提高了系統的可靠性，優化了系統性能。
2）采用獨特的網絡事件驅動技術，在多種協議之上建立有用于網絡消息傳送的SoftBus通道，系統中各網絡結點均可通過它傳送和接收消息，從而擴充了Windows 事件驅動的技術，使系統在網絡分布的形式下更好的遵守面向?qū)ο蟮脑O(shè)計思想，結構更加清晰。
3）系統可根據不同的行政管理劃分、地理位置信息、傳輸量及實時性要求，提供多種手段和方法構筑一個完善的分布式應用拓?fù)渚W(wǎng)絡體系。
4）采用組件對象模型的系統架構，其規范為IEC 61970 IEC 61968， 其中IEC 61970為SCADA/EMS 組件架構標準基礎是美國電科院的CCAPI IEC 61968 ，為 DMS/LMS 配網電能計量負荷管理的組件架構標準，它們均是CORBA 在電力系統自動化領域的實現。上述優點是提供統一的應用接入標準，提供統一信息交換通道，即過去的SOFTBUS 技術，提供統一命令操作接口，優化分布式系統的效率。
5）在與廠站或遠方其他客戶服務族互聯時，支持多種標準網絡通信協議，如TCP/IP X.25 ATM PPP SLIP 等并提供防火墻Firewall 機制有效隔離廣播風暴。
6）軟件開發是利用建立在ActiveX 基礎上的32 位的軟件編譯平臺，采用面向?qū)ο蟮脑O(shè)計思想，軟件功能模塊可重新組態，保證了系統的可擴展性及可維護性。
7）具有多種類型的規約庫，包括部頒POLLING CDT SC-1801 IEC 870-5-101(102 103)規約等，可按透明半透明不透明方式進行規約轉換或轉發。
8）系統具有遠程維護系統調試軟件更新故障排除等功能。
9）基于SVG 圖形標準的統一界面，SVG 圖形標準被AUTOCAD IE 等支持各種ActiveX控件，能夠?qū)⑺�嵌入到其它的�?yīng)用中，可以通過Web 向Internet 發布界面，與應用系統無關，僅僅是工程畫面操作界面的制作便于統一管理。
10）在采用雙網結構時不單純完成雙機熱備用的目的還增加了平衡網絡負載的功能，在進行擾動數據傳輸時此功能能更好地保證系統的實時性。
11）提供一種功能強大直觀的高級計算處理語言，它所計算處理的對象直接選自實時數據庫，計算結果可帶時標存入數據庫，使用戶能方便靈活地增加新功能，高級計算處理環境提供的語言主要包括加、減、乘、除、冪運算、三角函數、LOG 函數、邏輯運算、位操作、系統時鐘條件判斷、循環語句、自定義過程調用、返回語句、函數調用、數據庫操作、用戶定義變量等。
12）數據庫能在線生成、修改和擴充，所有數據按名稱訪問，數據讀寫與數據處理對象綁定，與數據駐存地?zé)o關。
13）監控系統包含了變電站的一些高級應用軟件模塊：電壓無功控制VQC 應用模塊、故障錄波顯示分析應用模塊、小電流接地選線應用模塊、五防系統應用模塊等各個應用模塊。既可與監控系統一體化運行，也可自成系統單獨運行。
14）具有網絡拓?fù)浞治龊蛣?dòng)態著色功能，動態著色是根據電網拓?fù)浔O(jiān)視出的設備狀態信息，以不同的顏色直觀地顯示出電力系統各個設備的電氣狀態。
4、主要功能
4.1、數據采集及處理功能
按電氣間隔分布配置或集中配置綜合測控終端完成開關量模擬量脈沖量等信息的采集及處理，并將處理后的信息上傳。
4.2、控制操作功能
控制各電氣間隔的斷路器、電動隔離刀閘的分閘/合閘操作，控制操作可由站級工作站實現，也可在各間隔層測控終端通過手動操作完成。
4.3、防誤操作閉鎖控制功能 防誤操作閉鎖控制功能 防誤操作閉鎖控制功能 防誤操作閉鎖控制功能可以設計操作閉鎖邏輯，達到防誤操作。
4.4、報警及事件記錄功能
將遙測越限、正常遙信變位、事故變位、SOE 、保護信息、遙控記錄、操作記錄等信息集中統一管理分類記錄并處理。
4.5、歷史記錄功能
負責定期地將處理后的數據保留入歷史庫以供趨勢分析統計計算之用。
4.6、顯示打印功能
支持多窗口分層顯示各種接線圖、地理圖、系統圖、曲線潮流圖、事件列表、保護信息報表、三維棒圖等，可人工自動或定時打印各種報表曲線事件等。
4.7、 操作票系統功能
能生成預演執行管理及打印操作票
4.8、保護設備管理功能
保護設備庫管理、定值召喚及設置保護信息的處理等。
4.9、故障錄波分析功能
對系統采集的擾動數據處理保存并進行波形顯示故障分析打印等
4.10、 電壓無功控制功能
按十五區圖以手動或自動方式進行電壓無功控制VQC
4.11 、小電流接地選線功能
發生小電流單相接地時系統自動報警并顯示出接地的線路及相別
4.12、系統自診斷與自恢復功能
系統會不斷的進行自我診斷，如發生錯誤，會自行修復
4.13、遠動功能
可以實現數據的上傳及遠方控制
4.14、遠程監視和維護功能
利用Modem 實現遠程監視及維護
4.15、OPC服務器功能
可以作為OPC服務器使用，實現數據的無界限共享
5、主要技術指標
5.1、系統最大容量
●遙測量2048 個
●遙信量4096 個
●遙控量256  個
●遙調量128  個
●電度量128  個
5.2、測控精度
5.2.1、模擬量測量準確度
●交流電流電壓量 0.2%
●直流電流電壓量 0.2%
●功率電度量 0.5%
●頻率 0.02Hz
5.2.2、脈沖輸入量
●允許脈沖寬度 10ms
●允許脈沖電平 30V
5.2.3、事故順序記錄
●記錄分辨率 2ms
5.2.4、遙控動作成功率
●遙控動作成功率 100%
5.3、有實時數據的畫面整幅調出響應時間
●畫面調入 2s
●數據刷新 1s(可設定)
5.4、數據處理速度
●從數據采集到主站顯示 3s
●遙調命令傳輸時間 2s(可設定)
●遙控命令選擇執行或撤銷傳輸時間1s(可設定)
5.5、數據通信
5.5.1 站內通信
●以太網結構網絡、ModBus-RTU
5.5.2遠方轉發
●主備信道自動切換
●速率300～64000 bps
5.6、歷史數據存檔
●測量數據存檔最小時間間隔為1Min 生存周期為2年
●保護信息事件記錄越限記錄等生存周期為1年
5.7、系統可用率
●系統可用率 99.98%
5.8、平均無故障時間
●平均無故障時間(MTBF) 50000h
5.9、使用環境
●環境溫度 間隔層設備-20℃～+60℃
●相對濕度 32%
其他產品鏈接：
多功能家用電子電器控制綜合實訓裝置
除濕機電氣控制系統實訓臺
現代制冷與空調系統實訓考核裝置
制冷自控系統綜合實訓裝置
變風量通風與排煙系統實驗平臺
音視頻維修技能實訓裝置
滾筒式洗衣機維修技能實訓裝置
空調冰箱組裝與調試實訓考核裝置
電梯安裝維修與保養實訓考核裝置
家用電器實訓裝置
電力電子高級技師實驗設備
高級維修電工實訓臺
電力拖動技能實訓臺
模電數電微機應用綜合實驗室成套設備
模電數電高頻電路實驗室成套設備
電工模電數電綜合實驗室成套設備
電工模電數電單片機PLC傳感器綜合實訓裝置
通用電工實驗室成套設備
通用電工實驗與技能實訓考核成套設備
電工模電數電實驗與技能實訓設備
模電數電實驗與技能實訓考核實驗室成套設備
電力拖動PLC技能實訓裝置
通用電工電子自動控制原理實驗室成套設備
高性能電工電子電力拖動技術實訓考核裝置
立式通用電工電子實驗室成套設備
立式電工.模電.數電.電氣.PLC控制綜合實驗裝置
立式電工模電數電電氣PLC單片機綜合實驗裝置
電力系統微機變壓器保護實訓考核裝置
電工技能綜合實訓裝置
安全用電實訓裝置
電力拖動（工廠電氣控制）實驗裝置
高級電工模電數電電拖綜合實驗臺
電子技術創新實訓考核裝置
電機拖動實訓設備
通用電工實訓臺
通用電工基礎實訓臺
高級電工技師技能實訓考核裝置
高性能高級維修電工技能培訓考核裝置
中高級電工實訓考核裝置
網孔型高級維修電工實訓裝置
電工模電數電電氣PLC單片機綜合實驗裝置
電工.模電.數電.電氣控制綜合實驗臺
計算機組裝與維護實訓裝置
手機維修操作實訓臺
模電數電通訊原理實驗室成套設備
模電數電EDA實驗系統成套設備
模電數電單片機綜合實驗臺
工廠供電綜合自動化實訓系統
電力系統監控實驗平臺
高低壓供配電技術成套實訓裝置
電力系統繼電保護工培訓考核平臺
供配電及照明系統應用平臺
變配電室值班電工技能培訓考核系統
變配電室值班電工技能培訓考核裝置
高低壓配電實驗實訓裝置
煤電鉆綜合保護實訓裝置
礦井電氣安全保護綜合實訓裝置
工業自動化通訊網絡實訓平臺
變頻調速實訓裝置
伺服驅動與開閉環控制裝置
電力電子與電氣傳動實訓裝置
工業自動化網絡控制平臺
創新型檢測及控制實驗實訓平臺
單片機技術應用實訓考核裝置
單片機與MCGS組態綜合應用實驗裝置
機床電氣線路實訓考核柜
6KV高壓開關柜實訓裝置
變頻熱泵式分體空調制冷系統實訓裝置
2023款電工技術實訓裝置
機床電氣故障排除綜合實訓裝置
工業自動化網絡控制裝置
自動化生產線實訓室建設的目標及開設實訓項目
工廠供電綜合自動化實訓室功能介紹
繼電保護及供配電技術實驗裝置
氣動PLC控制實驗裝置
PLC模擬量實訓裝置
PLC開關量實訓裝置
液壓氣動PLC綜合控制實驗室設備
工業機械手實訓臺
現代挖掘機220LC液壓模擬實驗臺
PLC控制液壓傳動實訓裝置
運動控制實訓裝置
自動生產線拆裝與調試實訓裝置
柔性生產制造實驗設備
光機電氣一體化控制實驗系統
現代物流倉儲自動化實驗裝置
光機電氣一體化控制實訓考核設備
機電一體化自動化生產流水線實訓設備
自動送料裝車實訓模型
循環搬運自動控制實訓裝置
工業全數字交直流調速系統實訓裝置
工業全數字交直流調速系統實訓平臺
電機及拖動控制實訓柜
電機裝配與運行檢測實訓考核裝置
電機及電拖控制技術實訓裝置
電機裝配技能實訓裝置
交直流調速實訓裝置
滑環電動機液阻起動控制實訓柜
樓宇供配電及照明系統實訓裝置
滑環電動機頻敏變阻起動控制實訓柜
生物醫學傳感器實驗臺
傳感器檢測與轉換技術實訓裝置
傳感器技術實訓臺
傳感器實訓室設備
太陽能光伏發電實驗平臺
風電場電氣系統實訓裝置
太陽能光伏發電系統實驗平臺
六層透明仿真教學電梯模型
2023款電梯門機性能測試實訓裝置
金屬切削刀具示教陳列柜
智能動平衡實訓系統
漸開線齒輪參數測定實驗箱
材料力學綜合測試分析實驗臺
機械系統動力學飛輪調速創新組合實驗臺
平面機構組合測試實驗臺
機構運動方案創新拼裝及仿真實驗臺
滾動軸承綜合性能測試分析實驗臺
零差速雙流傳動綜合實驗臺
便捷式機械系統變速傳動方案創新設計實驗箱
機械系統速度分析及波動調節實驗臺
回轉體智能動平衡測試實驗臺
機械系統傳動創新組合設計實驗臺
空間機構創新組合及虛擬演示實驗臺
輪系創新組合及結構分析綜合實驗臺
組合式軸系結構設計實驗箱
平面機構設計及運動組合分析實驗臺
液體動壓滑動軸承實訓臺
機械運動創新方案拼裝實驗臺
沖壓模具設計與制造陳列柜
機械基礎示教陳列柜
模具示教陳列柜
普通氣固相固定床催化反應實驗裝置
外壓容器穩定性測定裝置
內循環無梯度反應實驗裝置
多功能反應實驗設備
往復式壓縮機性能測定實驗裝置
超濾膜分離實驗裝置
過濾操作實訓裝置
精餾操作實訓裝置
乙苯脫氫制苯乙烯實驗設備
特殊精餾塔實驗裝置
二元系統氣液平衡數據測定實驗裝置
三元液-液平衡數據測定實驗設備
單管蒸發實訓裝置
計算機裝調與維修技能鑒定裝置
數控仿真實訓室
機械基礎(綜合)實訓室
電子裝接實訓室功能簡介
燃?xì)鈱?shí)訓室簡介
熱工與流體實驗實訓室實訓項目及設備的介紹
機械零件實訓室的功能.主要設備及實訓項目介紹
電子實訓室的功能介紹及實訓臺的構成.特點
計算機組成原理實驗室主要設備配置及建設目的
維修電工技師、高級技師實訓室的功能介紹
高職電工電子教學改革的必要性及創新之路徑的意義
化學工程技術發展?fàn)顩r分析存在的問題及優化措施
新能源電動汽車高壓系統斷電測試的教學設計
高職機電一體化專業實踐教學模式改革要求及改革策略
空氣調節用制冷技術課程教學實現線上教學
高職院校實驗室安全體系的建設與完善
常見高職汽車專業教學現狀分析及高職汽車教學策略
工業機械手實訓設備
