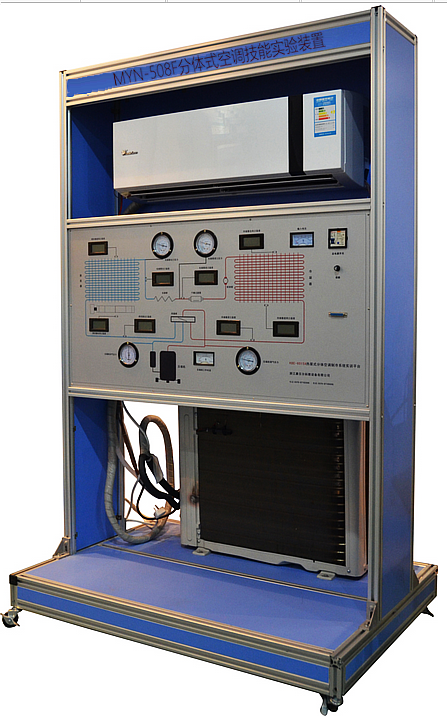

一、MYN-508F 壁掛式空調技能實訓考核裝置-產品概述：
本裝置采用真實空調為實訓對象，可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、制冷系統、制冷系統流程板和智能排故系統四部分組成，在制冷系統流程板上配置相應的壓力及溫度表，可以直接觀測到制冷系統的各點工作時的參數，通過分析參數,可以了解制冷系統的工作狀態,提高學生對制冷系統的分析判斷能力。
二、主要技術參數：
1、工作電源：AC220V 50Hz±5%（單相）；
2、外形尺寸：1100×800×2000mm；
3、額定輸入功率2100W；
4、額定輸入電流制冷3.5A；制熱6.7 A；
5、制冷劑  R407C或R410A；
4、適用電壓范圍：160V～253V；
5、最大遙控距離8m，角度90度；
6、噪聲：內機37-44dB，外機是55-65dB；
7、環境溫度：-5℃—40℃；
8、相對濕度：≤85%（25℃）。
三、主要功能：
1、學習掌握壁掛式空調制冷系統及原理，可以更好的掌握維修技術。
2、學習掌握壁掛式空調控制電路的結構、組成及工作原理。
3、可設置13個故障點，學生可根據故障現象在故障檢測板上進行檢測和排除故障�？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
4、由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
5、具有溫度巡測功能，數碼顯示，溫度巡測器可檢測制冷制熱實驗設備的各關健部位的作溫度，提供實驗數據�？蓹z測的關鍵點分別是：
1）正常環境溫度
2）空調壓縮機排氣管
3）空調壓縮機回氣管
4）空調冷凝器排風口
5）空調蒸發器出風口
6、智能排故系統特點：
1）計算機可以監控1-126臺空調制冷制熱智能考核臺。
2）已設置13個故障點。（并可以擴展故障點）
3）具有發卷功能。
4）具有收卷功能。
5）具有單臺試卷清零功能和全部試卷清零功能。
6）具有自動檢測各空調制冷制熱智能考核臺的通訊聯機情況。
7）可以生成學生個人成績單。
8）可以對學生考核情況進行統計、分析。
9）可設置進入系統密碼及修改密碼。
10）具有打印功能。
11）具有答題次數限制功能
四、實訓項目:
1） 整流電路故障；
2） 12伏電源電源電路故障；
3） 5伏電源故障    ；
4） 室內溫控探頭不良；
5） 室外溫控探頭不良；
6） 遙控接收頭損壞；
7） 不制熱 ；
8） 不制冷；
9） 室內風機損壞；
10） 室外風機塤壞；
11） 風機電容器損壞；
12） 蜂鳴器故障；
13） 風向調節失控。
