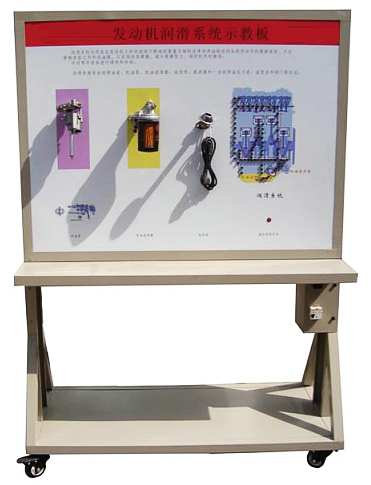

MYNJ-24拖拉機發動機潤滑系統示教板

拖拉機發動機潤滑系統示教板-產品簡介
該設備采用 750P拖拉機 發動機潤滑系統進行解剖處理，全面展示發動機潤滑系統的內外結構(各部件齊全，剖面位置合理)。并輔以彩色發動機潤滑系統結構原理圖，可有效增強教學效果。
適用于中高等職業學校和培訓機構對發動機潤滑系統的結構，工作原理等動態教學演示需求。
二、功能特點
1.對潤滑系統進行解剖處理，各剖面噴涂不同顏色，全面展示發動機潤滑系統的內外結構。
2.面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照發動機潤滑系統結構原理圖和實物，認識和分析發動機潤滑系統的工作原理。
3.面板上安裝有不同顏色的LED燈，通過LED燈順序閃爍方式，可動態演示潤滑油在發動機油路中的流向。
4.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格

1.外形尺寸（約）：1240×600×1700mm(長×寬×高)
2.外接電源：AC 220V±10% 50Hz
3.工作電壓：DC 12V
4.工作溫度：-40℃～+50℃
5.顏色：7032
6.鋼管：40*40*3mm
7.機柜：1.5mm冷板沖壓成形，背面設置維修門；
8.移動腳輪：100*60mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色結構原理圖（面板：12009004mm)	套	1
2	點火開關		個	1
3	發動機潤滑系統 (機油泵，機油濾清器，冷卻器）		臺	1
4	LED燈動態潤滑演示系統		套	1
5	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	臺	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查拖拉機發動機潤滑系統示教板的貨品外觀，核實的拖拉機發動機潤滑系統示教板及配件，拒收處于受損狀態的設備；

2、設備質保：茂育將為各采購單位提供拖拉機發動機潤滑系統示教板說明書內的質保條件和質保期，在質保范圍內提供對本實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>拖拉機發動機潤滑系統示教板的選型錯誤或購買本實訓臺數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對拖拉機發動機潤滑系統示教板的發貨期為參考值，如您需要了解拖拉機發動機潤滑系統示教板的精確貨期，請與上海茂育的銷售人員聯系；

5、如各采購單位對拖拉機發動機潤滑系統示教板有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關本實訓臺的技術咨詢。
