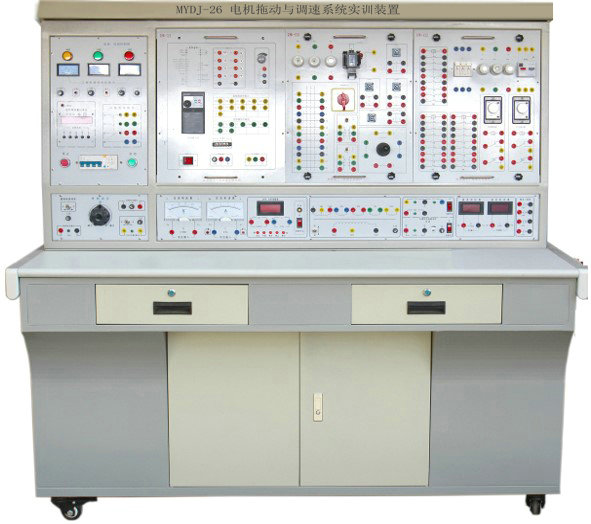

MYDJ-26電機拖動與調速系統實訓裝置
電機拖動與調速系統實訓裝置是綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》《PLC原理及應用技術》《變頻調速》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展電工技能等等實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。
二、設備組成要求：
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1.主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實驗技能的考核提供一個統一的標準。
2.交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3.交、直流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
（二）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實訓掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在安全接線端子排上進行插拔接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1.電機拖動實訓組件（一）
掛板上裝有熱繼電器、交流接觸器、按鈕指示燈（6.3V），接線端子和安全插座等。
2.電機拖動實訓組件（二）
掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子和安全插座等。
3.電機拖動實訓組件（三）
掛箱上裝有螺旋式熔斷器、轉換開關、 電磁閥、十字開關、行程開關等
4.變頻器實訓掛箱
配置三菱D720S-0.4KW變頻器，帶有RS485通訊接口及操作面板。
5.三相鼠籠式異步電動機380V/Y 2臺
6.直流并勵電動機DC220V 1臺
三、技術參數
1.輸入電壓：三相四線（或三相五線）380V±10% 50Hz
2.工作環境：溫度范圍為-10～＋40℃ 相對濕度＜85%（25℃）
3.外形尺寸：1680×700×1600mm3
4.裝置容量：＜1.5KVA
四、實訓項目
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.具有過載保護的正轉控制線路
5.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
6.三相異步電動機的順序控制
7.三相異步電動機的多地控制
8.接觸器控制Y/△降壓起動控制線路
9.時間繼電器控制Y/△降壓起動控制線路
10.安裝調試通電延時帶直流能耗制動Y-△啟動控制線路
11.接觸器聯鎖的正反轉控制線路
12.按鈕接觸器復合聯鎖電動機正反轉控制線路
13.接觸器控制串聯電阻降壓起動控制線路
14.時間繼電器控制串聯電阻降壓起動控制線路
15.工作臺自動往返控制線路
16.半波整流能耗制動控制線路
17.單相運行反接制動控制線路
18.C620型車床的接線、故障與維修
19.Z3040搖臂鉆床接線、故障與維修
20.并勵直流電機的起動
21.并勵直流電機的調速
22.并勵直流電機的正反轉
23.瞬時停電啟動控制
24.變頻器功能參數設置與操作
25.變頻器報警與保護功能
26.外部端子點動控制
27.變頻器控制電機正反轉
28.多段速度選擇變頻調速
29.變頻器無級調速
30.基于外部模擬量控制方式的變頻調速
五、配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
電機拖動與調速系統實訓屏 |
臺 |
1 |
外形尺寸：1600mm×280mm×850mm ；
材 料：鋼木結構；符合國家相關環保要求；
輸入電壓：AC 380 V±10% 50 Hz 三相五線；
容 量：＜1.5 kVA； |
|
2 |
實訓桌 |
張 |
1 |
雙層亞光密紋噴塑，外形尺寸：1600mm×700mm×800mm |
|
3 |
實訓單元掛箱及電機 |
塊 |
1 |
電機拖動實訓組件（一） |
|
塊 |
1 |
電機拖動實訓組件（二） |
|
塊 |
1 |
電機拖動實訓組件（三） |
|
臺 |
1 |
直流電機 |
|
臺 |
2 |
三相異步電動機（380V/Y） |
|
4 |
電工連線 |
套 |
1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條；
10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。
|
|
5 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
其他相關產品鏈接：
電力電子技術及電機控制實驗設備
電機及電氣技術實驗裝置
變頻調速實驗裝置
轉速.電壓.電流負反饋直流調速系統
相控整流電路的操作平臺
電機及電氣技術實訓平臺
電磁轉差離合器調速系統操作平臺
電機故障檢測實訓考核裝置
電機拖動實訓設備
智能電機拖動及控制實訓裝置
電力電子與電氣傳動實訓裝置
電機檢修技能實訓裝置
電機及自動控制實驗裝置
交直流調速實訓裝置
電機裝配技能實訓裝置
電機與變壓器綜合實驗裝置
電機變壓器維修及檢測實訓裝置
大功率電機綜合實驗裝置
電機及電拖控制技術實訓裝置
電機裝配與運行檢測實訓考核裝置
交流變極調速系統實訓考核裝置
電機及拖動控制實訓柜
電機性能測試柜
雙閉環直流調速（調壓）實訓考核柜
雙閉環直流調速調壓實訓柜
滑環電動機頻敏變阻起動控制實訓柜
DSP電機控制實驗箱
直流調速實訓控制柜
滑環電動機液阻起動控制實訓柜
三相異步電機變頻調速實驗裝置
電機.變壓器維修及檢測實驗臺
透明電動機模型
電氣控制實訓裝置
電機裝配與運行檢測實訓考核設備
電機電控配線安裝裝置
變壓器綜合實驗臺
直流電機檢測技術實驗裝置
直流電機性能綜合測試實驗裝置
電力電子及電機控制技術實訓裝置
電機拆裝與維修實訓臺
小容量晶閘管直流調速系統實訓考核裝置
直流電動機運動控制實驗系統
交直流電動機運動控制實驗系統
電機原理及電機拖動實驗系統
變頻調速技術實訓裝置
電機及電氣技術實驗裝置（網絡型）
創新型模擬電子技術實驗裝置
直流無刷電機及拖動控制實訓臺
友情提示：
1、設備驗收：各采購單位收貨時請檢查電機拖動與調速系統實訓裝置的貨品外觀，核實電機拖動與調速系統實訓裝置的數量及配件，拒收處于受損狀態的電機拖動與調速系統實訓裝置；
2、設備質保：上海茂育將為各采購單位提供電機拖動與調速系統實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電機拖動與調速系統實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>電機拖動與調速系統實訓裝置選型錯誤或電機拖動與調速系統實訓裝置購買數量錯誤，造成電機拖動與調速系統實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對電機拖動與調速系統實訓裝置的發貨期為參考值，如您需要了解電機拖動與調速系統實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位電機拖動與調速系統實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電機拖動與調速系統實訓裝置的技術咨詢。
