| AF16 | 2-37 | 正三棱錐的投影及屬于表面的點的求法 | 只 | 20cm×20cm透明有機玻璃投影箱 |
| AF17 | 2-38 | 圓柱的形成、視圖及分析 | 只 | |
| AF18 | 2-42 | 圓球的形成、視圖及屬于表面上點的求法 | 只 | |

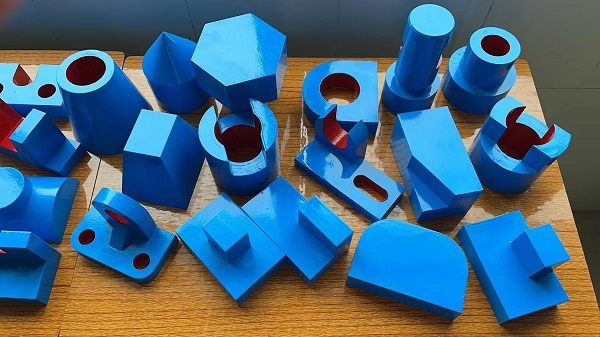

| AF19 | 2-45 | 線框的含義 | 只 | 塑料立模 |
| AF20 | 2-48 | 圓柱切口槽 | 只 | |
| AF21 | 2-50 | 半球開槽 | 只 | |
| AF22 | 3-1 | 截交線的實例(2件) | 套 | |
| AF23 | 3-2 | 相貫線的實例(2件) | 套 | |
| AF24 | 表3-1 | 截平面和圓柱軸線的相對位置(3件) | 套 | |
| AF25 | 表3-2 | 圓錐體的截交線(5件) | 套 | |
| AF26 | 3-9 | 相貫線的畫法 | 只 | |
| AF27 | 3-13 | 相貫線為平面曲線或直線示例(4件) | 套 | |
| AF28 | 4-1 | 軸承座的形體分析(可拆) | 只 | |
| AF29 | 4-2 | 疊加畫法(一) | 只 | |
| AF30 | 4-3 | 疊加畫法(二) | 只 | |
| AF31 | 4-8 | 軸承座 | 只 | |
| AF32 | 4-16 | 支架 | 只 | |
| AF33 | 4-22 | 三個組合體的比較(3件) | 套 | |
| AF 34 | 4-28 | 軸承座的看圖方法(可拆) | 只 | |
| AF35 | 4-33 | 壓塊的軸測圖 | 只 | |
| AF36 | 5-8 | 斜視圖的形成 | 只 | |
| AF37 | 5-12 | 視圖與剖視圖的比較 | 只 | |
| AF38 | 5-13 | 俯視圖不可只畫一半 | 只 | |
| AF39 | 5-16 | 剖視圖中虛線的取舍 | 只 | |
| AF40 | 5-18 | 半剖視圖的形成 | 只 | |
| AF41 | 5-23 | 局部剖視 | 只 | |
| AF42 | 5-29 | 單一斜剖切平面的示例(一) | 只 | |
| AF43 | 5-31 | 畫剖視圖防止出現錯誤 | 只 | |
| AF44 | 5-32 | 具有公共對稱線的剖視圖 | 只 | |
| AF45 | 5-37 | 剖切平面后的結構仍按原來位置投射 | 只 | |
| AF46 | 5-40 | 斷面圖的形成及其與視圖 | 只 | |
| AF47 | 5-43 | 移出斷面圖配置 | 只 | |
| AF48 | 5-57 | 回轉體機件上均布結構(2件) | 套 | |
| AF49 | 5-72 | 根據機件選擇表達方案 | 只 | |
| AF50 | 5-73 | 根據視圖想象機件形狀 | 只 | |
| AF51 | 6-3 | 常用標準螺紋的牙型(4件) | 套 | |
| AF52 | 6-5 | 螺紋的旋向(右旋、左旋)2件 | 套 | |
| AF53 | 6-17 | 螺栓連接 | 只 | |
| AF54 | 6-25 | 圓柱齒輪傳動 | 臺 | |
| AF55 | 6-25 | 圓錐齒輪傳動 | 臺 | |
| AF56 | 6-25 | 蝸桿與蝸輪傳動 | 臺 | |
| AF57 | 6-25c | 滑動軸承 | 只 | |
| AF58 | 7-55 | 肋板與圓柱組合時過渡線(4件) | 套 | |
| AF59 | 7-63 | 銑刀頭 | 臺 | 塑料立模 |
| AF60 | 7-67 | 杠桿零件圖 | 只 | |
| AF61 | 7-71 | 一級齒輪減速器 | 臺 | |
| AF62 | 8-8 | 齒輪油泵 | 臺 |
| 貨號 | 圖號 | 產 品 名 稱 | 單位 | 備注 |
| AG01 | 4-2 | 中心投影法 | 只 | 有機立模 |
| AG02 | 4-3 | 平行投影法(2件) | 套 | |
| AG03 | 4-4 | 多面正投影 | 只 |

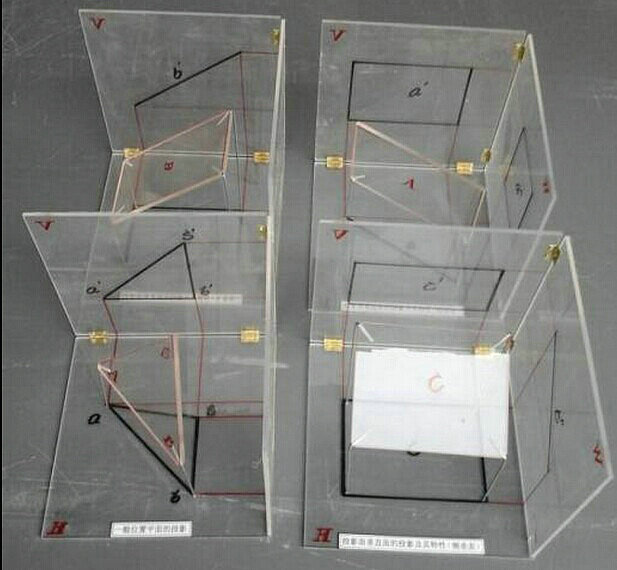

20cm×20cm 透明有機玻璃 投影箱活動演示 |
| AG04 | 4-10 | 三視圖的形成 | 只 | |
| AG05 | 5-2 | 點的三面投影 | 只 | |
| AG06 | 5-9 | 一般位置直線的投影 | 只 | |
| AG07 | 5-11 | 用直角三角形法求線段實長與三個投影面的傾角 | 只 | |
| AG08 | 5-14 | 平行兩線的投影 | 只 | |
| AG09 | 5-16 | 相交兩直線的投影 | 只 | |
| AG10 | 5-17 | 交叉兩直線的投影 | 只 | |
| AG11 | 5-35 | 用輔助線法求直線與磁面的貫穿點 | 只 | |
| AG12 | 5-36 | 利用投影的積聚性求直線與平面的貫空點 | 只 | |
| AG13 | 5-37 | 利用投影的積聚性求兩平面的交線 | 只 | |
| AG14 | 5-38 | 用輔助法求直線與平面的交線 | 只 | |
| AG15 | 5-39 | 求兩個一般位置平面的交線 | 只 | |
| AG16 | 5-40 | 求作四棱柱與側垂面的交線 | 只 | |
| AG17 | 5-42 | 交換發V面的點的投影變換 | 只 | |
| AG18 | 5-43 | 交換H面的點的投影變換 | 只 | 透明有機投影箱 |
| AG19 | 5-44 | 二次換面法 | 只 | |
| AG20 | 5-44 | 用換面法求一般位置線段的實長和傾角 | 只 | |
| AG21 | 5-46 | 一般位置直線變換成投影面垂直線 | 只 | |
| AG22 | 5-47 | 一般位置平面形變換成投影面垂直面 | 只 | |
| AG23 | 6-2 | 正六棱柱的三視圖 | 只 |
20cm×20cm 透明有機玻璃 投影箱活動演示 |
| AG24 | 6-4 | 正三棱柱的三視圖 | 只 | |
| AG25 | 6-5 | 四棱臺的三視圖 | 只 | |
| AG26 | 6-6 | 四棱柱穿孔的三視圖 | 只 | |
| AG27 | 6-6 | 三棱錐切口的三視圖 | 只 | |
| AG28 | 6-9 | 圓柱的三視圖 | 只 | |
| AG29 | 6-11 | 圓柱上的切凹槽的畫法 | 只 | |
| AG30 | 6-12 | 圓錐的三視圖 | 只 | |
| AG31 | 6-16 | 圓球的三視圖 | 只 | |
| AG32 | 6-19 | 半圓球切割凹槽的三視釁 | 只 |
20cm×20cm 透明有機玻璃 投影箱活動演示 |
| AG33 | 6-21 | 圓環面上點的投影 | 只 | |
| AG34 | 8-3 | 斜切四棱錐 | 只 | 塑料立模 |
| AG35 | 8-4 | 斜切圓柱 | 只 |
| AG36 | 表8-2 | 圓錐截交線 | 只 | 有機立模 |
| AG37 | 8-7 | 圓臺開槽 | 只 | |
| AG38 | 8-8 | 球的截交面 | 只 | 塑料立模 |
| AG39 | 8-9 | 頂尖 | 只 | |
| AG40 | 9-2 | 兩圓柱正交 | 只 | |
| AG41 | 9-3 | 兩圓柱偏交 | 只 | |
| AG42 | 9-6 | 圓柱與圓錐正交 | 只 | |
| AG43 | 9-7 | 圓柱與半球相交 | 只 | |
| AG44 | 9-8 | 圓錐臺與球相交 | 只 | |
| AG45 | 9-9 | 圓柱與圓錐斜交 | 套 | |
| AG46 | 9-10 | 相貫線的特殊情況(3件) | 套 | |
| AG47 | 9-11 | 相貫線的特殊情況(4件) | 只 | |
| AG48 | 10-1 | 組合體的形體分析(軸承座) | 只 | |
| AG49 | 10-2 | 表面不平齊 | 只 | 塑料立模 |
| AG50 | 10-3 | 表面平齊 | 只 | |
| AG51 | 10-4 | 表面相切 | 只 | |
| AG52 | 10-5 | 圓弧面相切 | 只 | |
| AG53 | 10-6 | 機座 | 只 | |
| AG54 | 10-8 | 軸承座 | 只 | |
| AG55 | 10-16 | 機座 | 只 | |
| AG56 | 10-18 | 組合體 | 只 | |
| AG57 | 10-19 | 搖臂 | 只 | |
| AG58 | 10-21 | 底架 | 只 | |
| AG59 | 10-24 | 接頭 | 只 | |
| AG60 | 11-2 | 接頭展開 | 只 | |
| AG61 | 11-5 | 斜截面棱柱管的展開 | 只 | |
| AG62 | 11-6 | 斜口圓管的展開 | 只 | |
| AG63 | 11-7 | 四棱臺管的展開 | 只 | |
| AG64 | 11-8 | 正圓錐管的展開 | 只 | |
| AG65 | 11-9 | 斜口圓錐管的展開 | 只 | |
| AG66 | 11-10 | 異徑直角三通管的展開 | 只 |
二號示教板 配實物模型 |
| AG68 | 11-11 | 1/4圓環面彎管接頭的表面展開 | 只 | |
| AG69 | 11-12 | 上圓下方變形接頭 | 只 | 有機模型 |
| AG70 | 11-13 | 正螺旋面 | 只 | |
| AG71 | 12-2 | 局部視圖 | 只 | 塑料立模 |
| AG72 | 12-3 | 支架 | 個 | |
| AG73 | 12-6 | 旋轉視圖 | 個 | |
| AG74 | 12-7 | 機件全剖 | 個 | |
| AG75 | 12-10 | 30°或60°剖面線 | 個 | |
| AG76 | 12-13 | 旋轉剖 | 個 | |
| AG77 | 12-14 | 旋轉剖示一 | 個 | |
| AG78 | 12-15 | 旋轉剖示二 | 個 | |
| AG79 | 12-16 | 階梯剖 | 個 |
| AG80 | 12-18 | 復合劑 | 個 | 塑料模型 |
| AG81 | 12-19 | 復合劑 | 個 | |
| AG82 | 12-20 | 斜剖 | 個 | |
| AG83 | 12-21 | 半剖 | 個 | |
| AG84 | 12-23 | 局部剖 | 個 | |
| AG85 | 12-26 | 局部剖視示例三 | 個 | |
| AG86 | 12-27 | 剖視圖中再作一次局部剖 | 個 | |
| AG87 | 12-34 | 肋板剖切 | 個 | |
| AG88 | 12-35 | 輪幅剖切 | 個 | |
| AG89 | 12-36 | 十字筋剖切 | 個 | |
| AG90 | 12-37 | 均布孔和肋(二件) | 套 | |
| AG91 | 12-43 | 滾花零件 | 只 | |
| AG92 | 12-51 | 四通管 | 只 | |
| AG93 | 12-53 | 支架 | 只 | |
| AG94 | 12-55 | 箱體 | 只 | 塑料模型 |
| AG95 | 13-4 | 尾架體 | 臺 | |
| AG96 | 13-85 | 汽車變速箱蓋 | 只 | |
| AG97 | 15-1 | 壓力表開關 | 臺 | 全透明有機立模 |
| AG98 | 15-2 | 行程氣閥 | 臺 | |
| AG99 | 15-3 | 減速器(1:1) | 臺 | |
| AG100 | 15-10 | 三星輪系 | 臺 | |
| AG101 | 15-25 | 潤滑油泵 | 臺 | |
| AG102 | 15-26 | 分配閥 | 臺 |
| 貨號 | 圖號 | 產 品 名 稱 | 單位 | 備注 |
| AJ01 | 1-2 | 固定式臺虎鉗 | 臺 | 立模 |
| AJ02 | 1-2 | 回轉式臺虎鉗 | 臺 | |
| AJ03 | 2-6 | 劃規(3件) | 套 | |
| AJ04 | 2-11 | 劃線盤 | 臺 | |
| AJ05 | 2-13 | 高度游標卡尺 | 臺 | |
| AJ06 | 2-16 | 方箱 | 臺 | |
| AJ07 | 2-34 | 萬能分度頭 | 臺 | |
| AJ08 | 3-2 | 鏨子種類(3件) | 套 | |
| AJ09 | 3-3 | 鏨削時的角度 | 臺 | |
| AJ10 | 6-1 | 麻花鉆 | 只 | |
| AJ11 | 6-3 | 麻花鉆的工作角度 | 件 | 二號示教板 |
| AJ12 | 6-4 | 標準群鉆 | 件 | |
| AJ13 | 6-5 | 薄批群鉆 | 件 | |
| AJ14 | 6-27 | 擴孔鉆 | 只 | 立模 |
| AJ15 | 6-28 | 锪孔工作(3種) | 件 | 二號示教板 |
| AJ16 | 6-35 | 鉸刀 | 只 | 立模 |
| AJ17 | 7-3 | 手且絲錐 | 只 | |
| AJ18 | 7-15 | 圓板牙 | 只 | |
| AJ19 | 7-17 | 圓板牙鉸杠 | 只 | |
| AJ20 | 10-6 | 研套(2件) | 套 | |
| AJ21 | 11-4 | 靜平衡支架 | 臺 | |
| AJ22 | 11-9 | 液壓試驗 | 件 | 二號示教板 |
| AJ23 | 12-23 | 矩形花鍵聯結 | 臺 | 立模 |
| AJ24 | 12-24 | 銷的作用和種類 | 件 | 二號示教板 |
| AJ25 | 13-49 | 車床主軸 | 臺 | 立模 |
| AJ26 | 14-1 | V帶傳動 | 臺 | |
| AJ27 | 14-1 | 平帶傳動 | 臺 | |
| AJ28 | 14-1 | 同步帶傳動 | 臺 | |
| AJ29 | 14-50 | 圓錐摩擦離合器 | 件 | 二號示教板 |
| AJ30 | 16-10 | 蝸桿減速器 | 臺 | 立 模 |
| AJ31 | 17-9 | 多片離合器與制動器操縱機構 | 臺 | |
| AJ32 | 17-17 | Ca6140臥式車床溜板臬展開圖 | 件 | 一號示教板 |
| AJ33 | 17-25 | Ca6140型臥式車床尾座 | 臺 | |
| AJ34 | 18-2 | Z5125型立式鉆床傳動系統 | 件 | 一號示教板 |
| AJ35 | 18-3 | 變速箱 | 件 | |
| AJ36 | 18-4 | 進給箱 | 件 | |
| AJ37 | 19-10 | M1432A型磨床的液壓傳動系統 | 件 | |
| AJ38 | 19-12 | 節流閥 | 臺 | 立模 |
| AJ39 | 20-4 | 鉆不通孔工作的定位 | 臺 | |
| AJ40 | 20-5 | 工件的完全定位 | 臺 | |
| AJ41 | 20-6 | 圓柱體工作的六點定位 | 臺 | |
| AJ42 | 20-8 | 過定位 | 臺 | |
| AJ43 | 20-16 | V形塊定位的應用 | 臺 | |
| AJ44 | 20-31 | 單螺旋夾緊 | 臺 | |
| AJ45 | 20-32 | 螺旋壓板夾緊裝置 | 臺 | |
| AJ46 | 20-33 | 偏心夾緊裝置 | 臺 | |
| AJ47 | 20-41 | 鉆孔分度夾具 | 臺 | |
| AJ48 | 20-44 | 固定式鉆床夾具 | 臺 | |
| AJ49 | 20-46 | 翻轉式鉆模 | 臺 | |
| AJ50 | 20-50 | 鉆孔用組合夾具 | 臺 | |
| AJ51 | 21-2 | 單缸器沖程柴油機工作示意圖 | 件 | 一號示教板 |
| AJ52 | 21-3 | 器缸柴油機示意圖 | 臺 | 立模 |
| AJ53 | 21-16 | 配氣機構的結構 | 件 | 二號示教板 |
| AJ54 | 21-22 | 噴油器 | 件 | 二號示教板 |
| AJ55 | 21-24 | 撥叉式油量調節機構 | 臺 | 立模 |
| AJ56 | 21-25 | 離心式調速器 | 件 | 一號示教板 |
| AJ57 | 21-29 | 汽油機燃料供給系統 | 件 | 一號示教板 |
| AJ 58 | 21-30 | 輸油泵 | 件 | 二號示教板 |
| AJ59 | 21-31 | 蓄電池點火系統 | 件 | 一號示教板 |
