MY-24FPLC可編程控制器綜合實訓系統

一、MY-24F PLC可編程控制器綜合實訓系統-產品概述
本裝置是PLC可編程控制器綜合實驗設備。做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。
二、主要設備構成
1、PLC控制單元(一）
西門子S7-1200可編程控制器套件1套
1) 控制器CPU 集成輸入/輸出：14 路數字量輸入 24V直流輸入，10路晶體管輸出24 V直流，2路模擬量輸入0 - 10V DC或0 – 20mA；供電：直流 DC 24 V；可編程數據存儲區：50 KB
2) 模擬輸出模塊 1路模擬量輸出 12BIT +/- 10VDC / 0-20 mA
3) 以太網電纜
4) 數字量輸入輸出模塊 8輸入24V DC/ 8輸出繼電器
電源模塊，輸入：120/230V AC，輸出：24V DC/2.5A
5）所有I/O口均采用插接和端接兩種方式。
2、PLC控制單元(二）
西門子S7-200SMART可編程控制器套件1套
控制系統采用西門子ST40 主機，本體集成24數字量輸入16路數字量輸出，集成一個RS485通訊口，一個網口，配置一個EM AM03模塊2路模擬量輸入1路模擬量輸出。
3、數字化可視單元
TPC7062Ti，是一套以的Cortex-A8 CPU為核心（主頻600MHz）的嵌入式一體化觸摸屏。該產品設計采用了7英寸高亮度TFT液晶顯示屏（分辨率800×480），四線電阻式觸摸屏（分辨率4096×4096）。同時還預裝了MCGS嵌入式組態軟件（運行版），具備強大的圖像顯示和數據處理功能。
4、溫度控制單元
包含多個傳感器/執行器單件，為學員提供從單個對象控制到簡單控制系統搭建的實踐平臺。包括：
1) 1個工業級大電流固態繼電器，電流20A,電壓范圍：直流 DC 20.4 - 28.8 V，短路電路89A：
2) 溫度加熱器一個，電源24V，功率與外界環境的變化而變化，具有自我保護，使用壽命長，
3) 2個PT100傳感器，，測溫范圍0-100：
4) 2個直流風扇，供電電壓24V，靜音
5) 一個封閉空間，可實時觀看加熱過程和狀態
6) 1個急停開關，旋轉復位，常開/常閉可選
7) 1個按鈕開關，自復位式，常開/常閉可選
8) 2個指示燈，電壓范圍：直流 DC 20.4 - 28.8 V，顏色：紅/綠各一
8）所有I/O口均采用插接和端接兩種方式。
5、運動控制對象
提供一套伺服電機，伺服驅動器，支持多種通訊方式，配置一個485口，支持位置控制，速度控制，轉矩控制。直線軸承一套，絲杠一套，光桿一套，按鈕開關四個，傳感器3個,B步進電機一臺步進驅動器一臺。
6、變頻控制對象
提供西門子變頻器G120C一臺，功率0.37KW，電壓380V，支持6路數字量輸入，4路輸出，兩路模擬量輸入和輸出，一臺三相異步電機，功率180W，
7、電氣控制單元
電氣控制單元由4個交流接觸器、2個熱繼電器、1個時間繼電器、4個中間繼電器、3個輔助觸頭、4個功率電阻、4個行程開關、按鈕開關3只、變壓器1臺等組成。
8、直流電機控制單元
直流電機控制單元由編碼器、直流電機、轉速表、直流電機機組構成、可完成直流電機閉環控制。
9、產品平臺尺寸

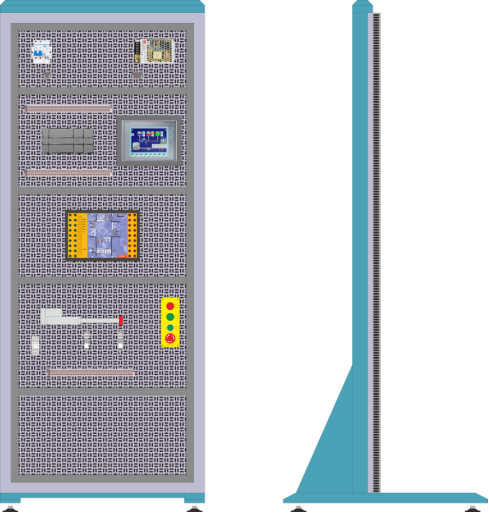

1套網孔式標準控制屏（臺式）：H1800*W800*D800
配套電腦桌，鋁型材鋼木結構。
三、可實訓項目
第一部分·可編程控制器實驗部分
實驗一、基本邏輯指令、上升沿/下降沿指令、定時器和計數器指令應用。
實驗二、數據傳送指令、比較指令和移位指令應用。
實驗三、數學函數指令、轉換指令和觸摸屏應用PLC的觸發器指令練習。
實驗四、全局數據塊、函數、帶參函數、函數塊、中斷指令和觸摸屏應用。
實驗五、高速計數器和高速脈沖輸出指令應用。
實驗六、數字量信號模塊和模擬量信號擴展模塊的應用。
實驗七、三相鼠籠式異步電動機運動控制和觸摸屏應用。
實驗八、三相鼠籠式異步電動機的變頻器多段速調速控制。
實驗九、帶旋轉編碼器的直流電動機PID調速的PWM輸出控制。
實驗十、恒溫箱溫度的PID實時調節與控制。
實驗十一、兩相混合式步進電機的運動控制。
實驗十二、交流伺服電機的運動控制。
實驗十三、S7-1200-PLC之間的工業以太網通信控制實訓。
實驗十四、S7-1200PLC與S7-200 SMART PLC的S7通信控制實訓
第二部分·電氣控制技術實驗部分
實驗一、三相異步電動機的點動/自鎖和斷相保護控制。
實驗二、三相異步電動機的正反轉控制。
實驗三、工作臺自動往返循環的變頻器調速控制。
實驗四、三相異步電動機的順序控制。
實驗五、三相異步電動機的兩地控制。
實驗六、三相異步電動機的Y-△降壓啟動控制。
實驗七、雙速異步電動機的變極調速控制。
實驗八、三相異步電動機的能耗制動控制。
實驗九、三相異步電動機的反接制動控制。

友情提示：
1、設備驗收：各采購單位收貨時請檢查PLC可編程控制器綜合實訓系統的貨品外觀，核實PLC可編程控制器綜合實訓系統的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供PLC可編程控制器綜合實訓系統使用說明書和質保期，在質保范圍內提供對PLC可編程控制器綜合實訓系統的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌腜LC可編程控制器綜合實訓系統選型錯誤或設備購買數量錯誤，造成PLC可編程控制器綜合實訓系統的退換貨要求，將不被接受；
4、設備貨期：對PLC可編程控制器綜合實訓系統的發貨期為參考值，如您需要了解PLC可編程控制器綜合實訓系統的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對PLC可編程控制器綜合實訓系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關PLC可編程控制器綜合實訓系統的技術咨詢；
