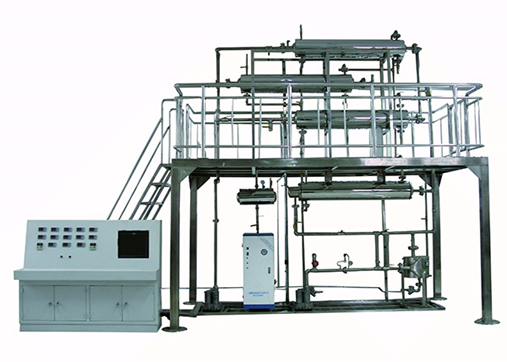

| 傳熱操作實訓裝置-功能 |
1、了解換熱器換熱的原理、認識各種傳熱設備的結構和特點。 2、認識傳熱裝置流程及各傳感檢測的位置、作用，各顯示儀表的作用等。 3、掌握傳熱設備的基本操作、調節方法、了解影響傳熱的主要影響因素。 4、掌握換熱系數k計算方法及意義。 5、了解逆流、順流對換熱效果的影響。 6、了解檔流板的作用及強化傳熱的途徑。 7、包含冷空氣-熱空氣換熱體系，冷空氣-水蒸氣換熱體系。 8、能正確使用設備、儀表，及時進行設備、儀器、儀表的維護與保養。 9、能掌握現代信息技術管理能力，應用計算機對現場數據進行采集、監控。 10、了解掌握工業現場生產安全知識。 |
|||
| 設計參數 |
整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。 實驗風量：10-100m3/h。 換熱設備包括：套管、列管、板式、螺旋板式等換熱器。 |
|||
| 整機參數 | 設備尺寸： 3700x2000x3500mm（長x寬x高 ），(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。 | |||
| 電氣系統 | 標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400×800×1300mm(長×寬×高)。 | |||
| 公用設施 |
水：實驗用水由現場水龍頭接入蒸發器。 電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。 |
|||
| 主要設備 |
換熱器：套管、列管、板式、螺旋板式,均為不銹鋼材質。 套管換熱器，換熱面積0.6m2。換熱管長度1500mm。 列管換熱器，304不銹鋼，換熱面積1.5m2，Ф159x1000mm。 板式換熱器，304不銹鋼，換熱面積1.0m2。 螺旋板式換熱器，304不銹鋼，換熱面積1.0m2。 蒸汽發生器：304不銹鋼，Ф426x850mm，加熱功率7.5KW。 熱空氣加熱器：304不銹鋼，Ф219x1100mm，加熱功率4.5KW。 水冷卻器：304不銹鋼，φ108x1180mm，F(xiàn)=0.3m2。 管道、閥門均為304不銹鋼材質。 冷、熱風機：流量140m3/h,功率1.5KW，風壓16KPa。 轉子流量計：冷、熱風流量10-100m3/h。 操作站型號：配置不低于E3400/1G/160G/DVD/集成顯卡/17"液晶/光電鍵鼠/WINXPHOME中文版。 |
|||
| 上位機監控軟件 | RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套 | |||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 熱流體進口溫度 | PT100 鉑電阻 | 宇電顯示儀 | 自控 | |
| 熱流體出口溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 | |
| 冷流體進口溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 | |
| 冷流體出口溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 | |
| 蒸發器壓力 | 指針壓力表 | 現場顯示 | 無 | |
| 蒸發器溫度 | PT100鉑電阻 | 宇電顯示儀 | 電加熱器 | |
| 熱空氣溫度 | PT100鉑電阻 | 宇電顯示儀 | 電加熱器 | |
| 冷風流量 | 轉子流量計 | 轉子流量計 | 閥門 | |
| 熱風流量 | 轉子流量計 | 轉子流量計 | 閥門 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查傳熱操作實訓裝置的貨品外觀，核實的傳熱操作實訓裝置及配件，拒收處于受損狀態的傳熱操作實訓裝置；
2、設備質保：茂育將為各采購單位提供傳熱操作實訓裝置說明書，在質保范圍內提供對傳熱操作實訓裝置的免費維修，超出條件承諾時提供對傳熱操作實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>傳熱操作實訓裝置的選型錯誤或購傳熱操作實訓裝置數量錯誤，造成傳熱操作實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對傳熱操作實訓裝置的發貨期為參考值，如您需要了解傳熱操作實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對傳熱操作實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關傳熱操作實訓裝置的技術咨詢。
