MYVR-ZT-01工業電梯安裝及維保VR軟件
實訓項目
一、MYVR-ZT-01 工業電梯安裝及維保VR軟件-介紹：
1、系統能達到的教學效果與教學目標：
為兼顧院校教學的專業性和學生自主實訓的趣味性，將教學引導和實訓實操結合起來，使用前沿VR（虛擬現實）技術進行表現。能夠適應當前流行的HTC系列VR硬件設備。軟件實訓模塊不僅包括了電梯安裝的全部流程，還對電梯各部件及施工現場安全規范進行了介紹，確保實訓中工作場景和職場環境的真實性。
以德國蒂森-克虜伯立式電梯為實物模型，就其安裝與典型故障排除進行仿真訓練，內容包含施工準備、樣板架放線、導軌安裝、限速器安裝、控制柜安裝、層門安裝、外呼板安裝、拽引機安裝、緩沖器安裝、對重安裝、轎廂安裝、轎門安裝、鋼絲繩安裝、故障檢修1、2、3等共16個仿真實訓項目，每個實訓單元含有若干個實訓項目，每個實訓項目包含若干個典型的實訓步驟。軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。

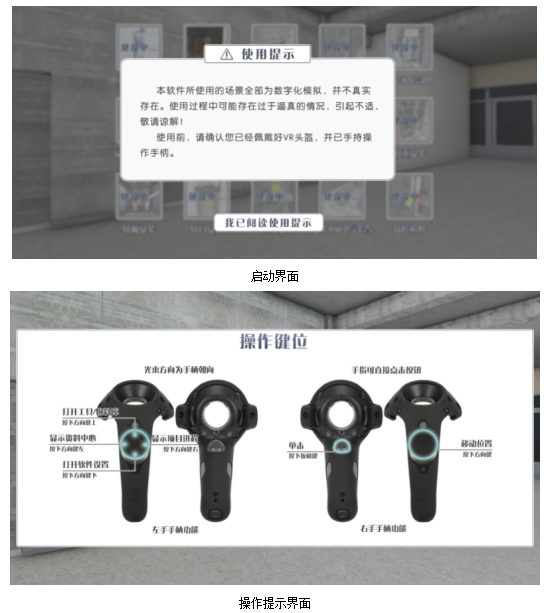

操作提示界面
軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場的工作環境，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如安裝必讀、技術規范、安全交底、相關資料、教學資源、項目進程、施工準備等實訓模塊。
二、系統教學內容與進程
|
實訓單元 |
項目進程 |
|
施工前準備 |
井道核實 |
|
井道開口處防護 |
|
腳手架搭建 |
|
確定安裝計劃 |
|
樣板架放線 |
樣板架制作 |
|
樣板架樣板架安置和掛鉛垂線 |
|
導軌安裝 |
施工前注意 |
|
導軌支架安裝 |
|
導軌的安裝 |
|
選層器葉片安裝 |
|
限速器安裝 |
做標記 |
|
鉆孔 |
|
安裝 |
|
控制柜安裝 |
安裝注意事項 |
|
安裝使用工具 |
|
控制柜安裝 |
|
層門安裝 |
安裝前準備 |
|
廳門地坎安裝 |
|
廳門門套安裝 |
|
廳門懸掛組件安裝 |
|
廳門門扇安裝 |
|
外呼板安裝 |
安裝注意事項 |
|
安裝使用工具 |
|
安裝方法 |
|
曳引機安裝 |
工作前準備 |
|
機房基準中線標記 |
|
曳引機承重梁安裝 |
|
曳引機安裝 |
|
緩沖器安裝 |
緩沖器安裝前檢查 |
|
緩沖器安裝及調整 |
|
安裝注意事項 |
|
對重安裝 |
對重架安裝 |
|
對重塊安裝 |
|
對重防護欄安裝 |
|
轎廂安裝 |
轎廂架安裝 |
|
轎廂安裝 |
|
轎廂內護板ＣＯＰ安裝 |
|
轎廂配件安裝 |
|
轎門安裝 |
轎門地坎安裝 |
|
轎門護腳板安裝 |
|
門機組件安裝 |
|
轎門門板安裝 |
|
轎門門刀安裝 |
|
鋼絲繩安裝 |
鋼絲繩放繩 |
|
鋼絲繩與曳引輪槽安裝 |
|
鋼絲繩與繩頭板安裝 |
|
自動緊楔形繩頭組合 |
|
鋼絲繩張力的調整 |
|
安裝后的檢查 |
|
故障檢修 |
概述 |
故障１
開門不到位 |
故障原因 |
|
排除方法 |
故障２
所選樓層不換速 |
故障原因 |
|
排除方法 |
故障３
運行時轎廂有異常 |
故障原因 |
|
排除方法 |
三、系統功能與使用
1.系統手柄的使用
工業電梯安裝VR實訓系統中所有交互均采用虛擬現實頭顯和手柄完成。其中頭顯的主要功能是控制場景中人物的位置和屏幕顯示的方向，手柄的主要功能包括與界面交互的“扳機建”、移動手柄進行觸碰、左手點擊輪盤進行呼出和移動功能鍵。
2、項目進程的工具使用
系統采用全虛擬現實交互設計，不同于以往鼠標鍵盤的人機關系。
在使用系統的過程中，可根據操作提示，在正確的工具或物料中選擇，并放置在正確的位置上�？墒褂檬直M(jìn)行物體之間的交互，體驗真實場景中的工作過程。
3、場景游歷功能
系統可以根據頭顯的定位和角度變換來進行全場景的展示，在場景中可以體驗真實的施工環境和相對應的施工過程，增加沉浸感和體驗度。
4、返回菜單
完成一個單元的學習后，可以在場景中找到對應的出口，返回菜單進行下一階段的學習。也可以在左手輪盤中選擇“選項”后直接退出系統。
四、電梯維保VR
1、軟件功能
電梯VR維保仿真實訓軟件是基于職場環境與工作任務開發的仿真實訓軟件。其中包含了50余種工具及10余種種物料的使用，20余個工作點位判定和100余種徒手操作內容，同時還有近10種平面展示圖文信息。所有的操作內容均以VR頭盔、VR手柄配合鐳射定位裝置虛擬演練。
軟件中可以通過手柄抓取正確的工具后擺放到指定位置，進行安裝過程中工具的操作；
2、軟件內容
電梯VR維保仿真實訓軟件共有6個學習單元，包含了31個學習進程，合計有247個知識點的應用與實操。
學習單元與學習進程具體如下表3-1所示：
|
序號 |
學習單元名稱 |
學習進程名稱 |
|
1 |
一、電梯維保的安全操作規程 |
1、進入轎頂程序 |
|
2 |
2、撤離轎頂程序 |
|
3 |
3、進入底坑程序 |
|
4 |
4、撤離底坑程序 |
|
5 |
二、機房保養項目 |
1、機房環境檢查 |
|
6 |
2、電源箱、控制柜的檢查 |
|
7 |
3、曳引機的檢查 |
|
8 |
4、制動器的檢查 |
|
9 |
5、限速器的檢查 |
|
10 |
三、井道保養項目 |
1、井道環境的檢查 |
|
11 |
2、導軌的檢查 |
|
12 |
3、井道開關的檢查 |
|
13 |
4、檢查平層和樓層感應器裝置 |
|
14 |
5、檢查曳引鋼絲繩 |
|
15 |
6、補償鏈的檢查 |
|
16 |
7、隨行電纜的檢查 |
|
17 |
四、底坑和層站保養項目 |
1、緩沖器 |
|
18 |
2、張緊輪 |
|
19 |
3、檢查召喚盒 |
|
20 |
4、檢查層門 |
|
21 |
五、轎廂與對重保養項目 |
1、檢查轎廂 |
|
22 |
2、檢查轎頂 |
|
23 |
3、檢查轎門及門機 |
|
24 |
4、檢查轎底 |
|
25 |
5、檢查對重 |
|
26 |
六、維保主要檢查項目 |
1、廳門門鎖嚙合狀況檢查調整 |
|
27 |
2、被困乘客救援的程序、步驟 |
|
28 |
3、檢修操作 |
|
29 |
4、曳引輪繩槽磨損檢查 |
|
30 |
5、制動器抱閘間隙的檢查和調整 |
|
31 |
6、井道保護開關檢查驗證 |
表3-1 學習單元與學習進程內容列表
3、應用場景
軟件可應用于高職、高專院校的自動化、機電技術類專業；中職院校裝備制造類專業；技工院校電機、電氣裝配和維修專業等相關課程的仿真實訓。也可以應用與電梯生產廠家、電梯裝配企業進行員工培訓、模擬考核等行業內容應用。同時還可以應用于相關專業訓練教室的主體內容構件。
五、硬件設備：
1、頭盔顯示器采用 htc vive。
2、電腦配置參數應滿足：
（1）Nvidia GTX 970/AMD 290級別或者更高
（2）英特爾i5-4590/AMD FX 8350 equivalent或者更高
（3）4GB以上的內存（8GB的內存運行效果會更加）
（4）HDMI 1.3/DisplayPort 1.2或者更新
（5）1個USB 2.0端口或者更高版本的端口
（6）Windows 7 SP1或者更新版本
